Управляемый термоядерный синтез(УТС) — синтез более тяжёлых атомных ядер из более лёгких с целью получения энергии, который, в отличие от взрывного термоядерного синтеза (используемого втермоядерном оружии), носит управляемый характер. Управляемый термоядерный синтез отличается от традиционнойядерной энергетикитем, что в последней используется реакция распада, в ходе которой из тяжёлых ядер получаются более лёгкие ядра. В основных ядерных реакциях, которые планируется использовать в целях осуществления управляемого термоядерного синтеза, будут применятьсядейтерий( 2 H)итритий ( 3 H), а в более отдалённой перспективегелий-3 ( 3 He)ибор-11 ( 11 B). Впервые задачу по управляемому термоядерному синтезу в Советском Союзе сформулировал и предложил для неё некоторое конструктивное решение советский физикЛаврентьев О. А.
Реакция синтеза заключается в следующем: берутся два или больше атомных ядра и с применением некоторой силы сближаются настолько, чтосилы, действующие на таких расстояниях, преобладают надсилами кулоновского отталкиваниямежду одинаково заряженными ядрами, в результате чего формируется новое ядро. Оно будет иметь несколько меньшую массу, чем сумма масс исходных ядер, а разница становится энергией которая и выделяется в процессе реакции. Количество выделяемой энергии описывает известная формулаE=mc². Более легкие атомные ядра проще свести на нужное расстояние, поэтомуводород — самый распространенный элемент во Вселенной — является наилучшим горючим для реакции синтеза.
Установлено, что смесь двух изотопов , дейтерия и трития, требует менее всего энергии для реакции синтеза по сравнению с энергией, выделяемой во время реакции. Однако, хотя смесь дейтерия и трития (D-T) является предметом большинства исследований синтеза, она в любом случае не является единственным видом потенциального горючего. Другие смеси могут быть проще в производстве; их реакция может надежнее контролироваться, или, что более важно, производить меньшенейтронов. Особенный интерес вызывают так называемые «безнейтронные» реакции, поскольку успешное промышленное использование такого горючего будет означать отсутствие долговременного радиоактивного загрязнения материалов и конструкции реактора, что, в свою очередь, могло бы положительно повлиять на общественное мнение и на общую стоимость эксплуатации реактора, существенно уменьшив затраты на его декомиссию. Проблемой остается то, что реакцию синтеза с использованием альтернативных видов горючего намного сложнее поддерживать, потому D-T реакция считается только необходимым первым шагом.
Управляемый термоядерный синтез может использовать различные виды термоядерных реакций в зависимости от вида применяемого топлива.
2.1 Реакция дейтерий + тритий (Топливо D-T)
Самая легко осуществимая реакция —дейтерий+тритий:
2 H + 3 H = 4 He + n при энергетическом выходе 17,6 МэВ
Такая реакция наиболее легко осуществима с точки зрения современных технологий, даёт значительный выход энергии, топливные компоненты дешевы. Недостаток — выход нежелательной нейтронной радиации.
Дваядра: дейтерия и трития сливаются, с образованием ядрагелия(альфа-частица) и высокоэнергетическогонейтрона.
2.2 Реакция дейтерий + гелий-3
Существенно сложнее, на пределе возможного, осуществить реакциюдейтерий+гелий-3
Условия её достижения значительно сложнее. Гелий-3, кроме того, является редким и чрезвычайно дорогим изотопом. В промышленных масштабах в настоящее время не производится. Однако может быть получен из трития, получаемого в свою очередь на атомных электростанциях.
Сложность проведения термоядерной реакции можно характеризовать тройным произведением nTt (плотность на температуру на время удержания). По этому параметру реакция D-3He примерно в 100 раз сложнее, чем D-T.
2.3 Реакция между ядрами дейтерия (D-D, монотопливо)
Также возможны реакции между ядрамидейтерия, они идут немного труднее реакции с участиемгелия-3:
В дополнение к основной реакции в ДД-плазме также происходят :
Эти реакции медленно протекают параллельно с реакциейдейтерий+гелий-3, а образовавшиеся в ходе нихтритийигелий-3с большой вероятностью немедленно реагируют сдейтерием
2.4 «Безнейтронные» реакции
Наиболее перспективны так называемые «безнейтронные» реакции, так как порождаемый термоядерным синтезом нейтронный поток (например, в реакции дейтерий-тритий) уносит значительную часть мощности и порождает наведенную радиоактивность в конструкции реактора. Реакция дейтерий + гелий-3 является перспективной в том числе и по причине отсутствия нейтронного выхода.
Управляемый термоядерный синтез возможен при одновременном выполнении двух критериев:
— Скорость соударения ядер соответствует температуре плазмы:
(для реакции D-T)
где — плотность высокотемпературной плазмы, — время удержания плазмы в системе.
От значения этих двух критериев в основном зависит скорость протекания той или иной термоядерной реакции.
В настоящее время (2010) управляемый термоядерный синтез ещё не осуществлён в промышленных масштабах. Строительствомеждународного экспериментального термоядерного реактора(ITER) находится в начальной стадии.
4. Критерий Лоусона
Критерий Лоусона.Применение законов сохранения энергии и числа частиц позволяет выяснить некоторые предъявляемые к реактору синтеза общие требования, не зависящие от каких-либо особенностей технологического или конструктивного характера рассматриваемой системы. Установка произвольной конструкции содержит чистуюводороднуюплазму с плотностьюппри температуреТ.В реактор вводится топливо, например равнокомпонентная смесь дейтерия и трития, уже нагретая до необходимой температуры. Внутри реактора инжектируемые частицы время от времени сталкиваются между собой и происходит их ядерное взаимодействие. Это полезный процесс; одновременно, однако, из реактора уходит энергия за счёт электромагнитного излучения плазмы и из рабочей зоны ускользает некоторая доля «горячих» (обладающих высокой энергией) частиц, которые не успели испытать ядерные взаимодействия. Пусть t – среднее время удержания частиц в реакторе; смысл величины t таков: за время в 1секиз 1см 3 плазмы в среднем уходитn/t частиц каждого знака. В стационарном режиме в реактор надо ежесекундно инжектировать такое же число частиц (в расчёте на единицу объёма). Для покрытия энергетических потерь подводимое топливо должно подаваться в зону реакции с энергией, превышающей энергию потока ускользающих частиц. Эта дополнительная энергия должна компенсироваться за счёт энергии синтеза, выделяющейся в зоне реакции, а также за счёт частичной рекуперации в стенках и оболочке реактора электромагнитного излучения и корпускулярных потоков. Примем для простоты, что коэффициент преобразования в электрическую энергию продуктов ядерных реакций, электромагнитного излучения и частиц с тепловой энергией одинаков и равен h. Величину (часто называют коэффициент полезного действия (кпд). В условиях стационарной работы системы и при нулевой полезной мощности уравнение баланса энергии в реакторе имеет вид: h(Po +Pr +Pt )=Pr +Pt ,(1) гдеPo –мощность ядерного энерговыделения,Pr –мощность потока излучения иPt –энергетическая мощность потока ускользающих частиц. Когда левая часть написанного равенства делается больше правой, реактор перестаёт расходовать энергию и начинает работать как термоядерная электростанция. При написании равенства (1) предполагается, что вся рекуперированная энергия без потерь возвращается в реактор через инжектор вместе с потоком подводимого нагретого топлива. ВеличиныРо ,Pr иPt известным образом зависят от температуры плазмы, и из уравнения баланса легко вычисляется произведение nt= f(T),(2)гдеf(T) для заданного значения кпд h и выбранного сорта топлива есть вполне определённая функция температуры. Нарис. 2приведены графикиf(T) для двух значений h и для обеих ядерных реакций. Если величины h,достигнутые в данной установке, расположатся выше кривойf(T), это будет означать, что система работает как генератор энергии. При h = 1 /3 энергетически выгодная работа реактора в оптимальном режиме (минимум на кривыхрис. 2) отвечает условию («критерии Лоусона»):реакции (d, d):nt >10 15 см -3 ·сек; Т
10 9 К; (3)реакции (d, t):nt > 0,5·10 15 см -3 ·сек, Т
2·10 8 К. Т.о., даже в оптимальных условиях, для наиболее интересного случая – реактора, работающего на равнокомпонентной смеси дейтерия и трития, и при весьма оптимистических предположениях относительно величины (необходимо достижение температур
2·10 8 К. При этом для плазмы с плотностью
10 14 см -3 должны быть обеспечены времена удержания порядка секунд.
Конечно, энергетически выгодная работа реактора может происходить и при более низких температурах, но за это придется «расплачиваться» увеличенными значениямиnt.
Итак, сооружение реактора предполагает:
1) получение плазмы, нагретой до температур в сотни миллионов градусов;
2) сохранение плазменной конфигурации в течение времени, необходимого для протекания ядерных реакций. Исследования поУправляемый термоядерный синтезведутся в двух направлениях – по разработке квазистационарных систем, с одной стороны, и устройств, предельно быстродействующих, с другой.
5. Термоядерная энергетика и гелий-3
Запасыгелия-3наЗемлесоставляют от 500 кг до 1 тонны, однако наЛунеон находится в значительном количестве: до 10 млн тонн (по минимальным оценкам — 500 тысяч тонн). В то же время его можно легко получать и на Земле из широко распространённого в природелития-6на существующих ядерных реакторах деления.
В настоящее времяконтролируемая термоядерная реакцияосуществляется путем синтезадейтерия 2 Hитрития 3 Hс выделениемгелия-4 4 Heи «быстрого»нейтрона n:
Однако при этом большая часть (более 80 %) выделяемойкинетической энергииприходится именно на нейтрон. В результате столкновений осколков с другими атомами эта энергия преобразуется втепловую. Помимо этого, быстрые нейтроны создают значительное количестворадиоактивных отходов. В отличие от этого, синтез дейтерия и гелия-3 почти не производит радиоактивных продуктов:
, где p —протон
Это позволяет использовать более простые и эффективные системы преобразования кинетической реакции синтеза, такие какмагнитогидродинамический генератор.
Во время реакции синтеза плотность горячего реагента должна оставаться на уровне, который обеспечивал бы достаточно высокий выход полезной энергии на единицу объема при давлении, которое в состоянии выдержать камера с плазмой. Например, для смеси дейтерий – тритий при температуре 10 8 К выход определяется выражением
Если принятьP равным 100 Вт/см 3 (что примерно соответствует энергии, выделяемой топливными элементами в ядерных реакторах деления), то плотностьn должна составлять ок. 10 15 ядер/см 3 , а соответствующее давлениеnT – примерно 3 МПа. Время удержания при этом, согласно критерию Лоусона, должно быть не менее 0,1 с. Для дейтерий-дейтериевой плазмы при температуре 10 9 К
В этом случае приP = 100 Вт/см 3 ,n «3Ч10 15 ядер/см 3 и давлении примерно 100 МПа требуемое время удержания составит более 1 с. Заметим, что указанные плотности составляют лишь 0,0001 от плотности атмосферного воздуха, так что камера реактора должна откачиваться до высокого вакуума.
Приведенные выше оценки времени удержания, температуры и плотности являются типичными минимальными параметрами, необходимыми для работы термоядерного реактора, причем легче они достигаются в случае дейтерий-тритиевой смеси. Что касается термоядерных реакций, протекающих при взрыве водородной бомбы и в недрах звезд, то следует иметь в виду, что в силу совершенно иных условий в первом случае они протекают очень быстро, а во втором – крайне медленно по сравнению с процессами в термоядерном реакторе.
Плазма. При сильном нагреве газа его атомы частично или полностью теряют электроны, в результате чего образуются положительно заряженные частицы, называемые ионами, и свободные электроны. При температурах более миллиона градусов газ, состоящий из легких элементов, полностью ионизуется, т.е. каждый его атом утрачивает все свои электроны. Газ в ионизованном состоянии называется плазмой (термин введенИ.Ленгмюром). Свойства плазмы существенно отличаются от свойств нейтрального газа. Поскольку в плазме присутствуют свободные электроны, плазма очень хорошо проводит электрический ток, причем ее проводимость пропорциональнаT 3/2 . Плазму можно нагревать, пропуская через нее электрический ток. Проводимость водородной плазмы при 10 8 К такая же, как у меди при комнатной температуре. Очень велика и теплопроводность плазмы.
Чтобы удержать плазму, например, при температуре 10 8 К, ее нужно надежно термоизолировать. В принципе изолировать плазму от стенок камеры можно, поместив ее в сильное магнитное поле. Это обеспечивается силами, которые возникают при взаимодействии токов с магнитным полем в плазме.
Под действием магнитного поля ионы и электроны движутся по спиралям вдоль его силовых линий. Переход с одной силовой линии на другую возможен при столкновениях частиц и при наложении поперечного электрического поля. В отсутствие электрических полей высокотемпературная разреженная плазма, в которой столкновения происходят редко, будет лишь медленно диффундировать поперек магнитных силовых линий. Если силовые линии магнитного поля замкнуть, придав им форму петли, то частицы плазмы будут двигаться вдоль этих линий, удерживаясь в области петли. Кроме такой замкнутой магнитной конфигурации для удержания плазмы были предложены и открытые системы (с силовыми линиями поля, выходящими из торцов камеры наружу), в которых частицы остаются внутри камеры благодаря ограничивающим движение частиц магнитным «пробкам». Магнитные пробки создаются у торцов камеры, где в результате постепенного увеличения напряженности поля образуется сужающийся пучок силовых линий.
На практике осуществить магнитное удержание плазмы достаточно большой плотности оказалось далеко не просто: в ней часто возникают магнитогидродинамические и кинетические неустойчивости. Магнитогидродинамические неустойчивости связаны с изгибами и изломами магнитных силовых линий. В этом случае плазма может начать перемещаться поперек магнитного поля в виде сгустков, за несколько миллионных долей секунды уйдет из зоны удержания и отдаст тепло стенкам камеры. Такие неустойчивости можно подавить, придав магнитному полю определенную конфигурацию. Кинетические неустойчивости очень многообразны и изучены они менее детально. Среди них есть такие, которые срывают упорядоченные процессы, как, например, протекание через плазму постоянного электрического тока или потока частиц. Другие кинетические неустойчивости вызывают более высокую скорость поперечной диффузии плазмы в магнитном поле, чем предсказываемая теорией столкновений для спокойной плазмы.
Системы с замкнутой магнитной конфигурацией. Если к ионизованному проводящему газу приложить сильное электрическое поле, то в нем возникнет разрядный ток, одновременно с которым появится окружающее его магнитное поле. Взаимодействие магнитного поля с током приведет к появлению действующих на заряженные частицы газа сжимающих сил. Если ток протекает вдоль оси проводящего плазменного шнура, то возникающие радиальные силы подобно резиновым жгутам сжимают шнур, отодвигая границу плазмы от стенок содержащей ее камеры. Это явление, теоретически предсказанное У.Беннеттом в 1934 и впервые экспериментально продемонстрированное А.Уэром в 1951, названо пинч-эффектом. Метод пинча применяется для удержания плазмы; примечательной его особенностью является то, что газ нагревается до высоких температур самим электрическим током (омический нагрев). Принципиальная простота метода обусловила его использование в первых же попытках удержания горячей плазмы, а изучение простого пинч-эффекта, несмотря на то, что впоследствии он был вытеснен более совершенными методами, позволило лучше понять проблемы, с которыми экспериментаторы сталкиваются и сегодня.
Помимо диффузии плазмы в радиальном направлении, наблюдается еще продольный дрейф и выход ее через торцы плазменного шнура. Потери через торцы можно устранить, если придать камере с плазмой форму бублика (тора). В этом случае получается тороидальный пинч. Для описанного выше простого пинча серьезной проблемой являются присущие ему магнитогидродинамические неустойчивости. Если у плазменного шнура возникает небольшой изгиб, то плотность силовых линий магнитного поля с внутренней стороны изгиба увеличивается (рис. 1). Магнитные силовые линии, которые ведут себя подобно сопротивляющимся сжатию жгутам, начнут быстро «выпучиваться», так что изгиб будет увеличиваться вплоть до разрушения всей структуры плазменного шнура. В результате плазма вступит в контакт со стенками камеры и охладится. Чтобы исключить это губительное явление, до пропускания основного аксиального тока в камере создают продольное магнитное поле, которое вместе с приложенным позднее круговым полем «выпрямляет» зарождающийся изгиб плазменного шнура (рис. 2). Принцип стабилизации плазменного шнура аксиальным полем положен в основу двух перспективных проектов термоядерных реакторов – токамака и пинча с обращенным магнитным полем.
Открытые магнитные конфигурации. В системах открытой конфигурации проблема удержания плазмы в продольном направлении решается путем создания магнитного поля, силовые линии которого вблизи торцов камеры имеют вид сужающегося пучка.
Рис. 1. НЕУСТОЙЧИВЫЙ ПЛАЗМЕННЫЙ ШНУР, неустойчивость изгиба. Силовые линии магнитного поля сгущаются с вогнутой стороны, усиливая изгиб.
Рис. 2. ПЛАЗМЕННЫЙ ШНУР можно защитить от неустойчивости изгиба аксиальными полями, создаваемыми внутри и снаружи токонесущего шнура.
Заряженные частицы движутся по винтовым линиям вдоль силовой линии поля и отражаются от областей с более высокой напряженностью (где плотность силовых линий больше). Такие конфигурации (рис. 3) называются ловушками с магнитными пробками, или магнитными зеркалами. Магнитное поле создается двумя параллельными катушками, в которых протекают сильные одинаково направленные токи. В пространстве между катушками силовые линии образуют «бочку», в которой и располагается удерживаемая плазма. Однако экспериментально установлено, что такие системы вряд ли в состоянии удержать плазму той степени плотности, которая необходима для работы реактора. Сейчас на этот метод удержания не возлагается больших надежд.См. также МАГНИТНАЯ ГИДРОДИНАМИКА.

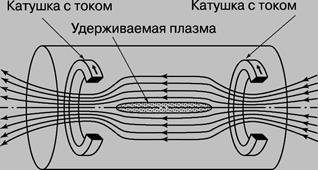

Рис. 3. КЛАССИЧЕСКАЯ МАГНИТНАЯ ЛОВУШКА с катушками, которые создают поле, отражающее частицы к центру камеры реактора и таким образом удерживающее плазму в ограниченном пространстве.
Инерциальное удержание.Теоретические расчеты показывают, что термоядерный синтез возможен и без применения магнитных ловушек. Для этого осуществляется быстрое сжатие специально приготовленной мишени (шарика из дейтерия радиусом ок. 1 мм) до столь высоких плотностей, что термоядерная реакция успевает завершиться прежде, чем произойдет испарение топливной мишени.
Сжатие и нагрев до термоядерных температур можно производить сверхмощными лазерными импульсами, со всех сторон равномерно и одновременно облучающими топливный шарик (рис. 4). При мгновенном испарении его поверхностных слоев вылетающие частицы приобретают очень высокие скорости, и шарик оказывается под действием больших сжимающих сил.
Они аналогичны движущим ракету реактивным силам, с той лишь разницей, что здесь эти силы направлены внутрь, к центру мишени. Этим методом можно создать давления порядка 10 11 МПа и плотности, в 10 000 раз превышающие плотность воды. При такой плотности почти вся термоядерная энергия высвободится в виде небольшого взрыва за время
10 –12 с. Происходящие микровзрывы, каждый из которых эквивалентен 1–2 кг тротила, не вызовут повреждения реактора, а осуществление последовательности таких микровзрывов через короткие промежутки времени позволило бы реализовать практически непрерывное получение полезной энергии. Для инерциального удержания очень важно устройство топливной мишени. Мишень в виде концентрических сфер из тяжелого и легкого материалов позволит добиться максимально эффективного испарения частиц и, следовательно, наибольшего сжатия.
Рис. 4. В ЛАЗЕРНОМ РЕАКТОРЕ УТС маленький шарик, содержащий дейтерий и тритий, облучается со всех сторон несколькими лазерными пучками одновременно.
За счет бурного испарения частиц с его поверхности шарик сжимается, в результате чего температура и плотность внутри него повышаются до уровня, необходимого для термоядерной реакции.
Расчеты показывают, что при энергии лазерного излучения порядка мегаджоуля (10 6 Дж) и кпд лазера не менее 10% производимая термоядерная энергия должна превышать энергию, израсходованную на накачку лазера. Термоядерные лазерные установки имеются в исследовательских лабораториях России, США, Западной Европы и Японии.
В настоящее время изучается возможность использования вместо лазерного луча пучка тяжелых ионов или сочетания такого пучка со световым лучом. Благодаря современной технике такой способ инициирования реакции имеет преимущество перед лазерным, поскольку позволяет получить больше полезной энергии. Недостаток заключается в трудности фокусировки пучка на мишени.
7 .Установка с магнитным удержанием
Магнитные методы удержания плазмы исследуются в России, США, Японии и ряде европейских стран. Главное внимание уделяется установкам тороидального типа, таким, как токамак и пинч с обращенным магнитным полем, появившимся в результате развития более простых пинчей со стабилизирующим продольным магнитным полем.
Для удержания плазмы при помощи тороидального магнитного поляBj необходимо создать условия, при которых плазма не смещалась бы к стенкам тора. Это достигается «скручиванием» силовых линий магнитного поля (т.н. «вращательным преобразованием»). Такое скручивание осуществляется двумя способами. В первом способе через плазму пропускается ток, приводящий к конфигурации уже рассмотренного устойчивого пинча. Магнитное поле токаBq Ј–Bq вместе сBj создает суммарное поле с необходимым закручиванием. ЕслиBjBq , то получается конфигурация, известная под названием токамак (аббревиатура выражения «ТОроидальная КАмера с МАгнитными Катушками»). Токамак (рис. 5) был разработан под руководствомЛ.А.Арцимовичав Институте атомной энергии им. И.В.Курчатова в Москве. ПриBj
Bq получается конфигурация пинча с обращенным магнитным полем.
Рис. 5. ТОРОИДАЛЬНОЕ ПОЛЕ стелларатора или токамака. Частицы, многократно обегая пространство внутри тора вдоль магнитной силовой линии, описывают тороидальную поверхность и тем самым не позволяют скапливаться электрическим зарядам. Типичная траектория частицы – ADCBA.
Во втором способе для обеспечения равновесия удерживаемой плазмы применяются специальные винтовые обмотки вокруг тороидальной плазменной камеры. Токи в этих обмотках создают сложное магнитное поле, приводящее к закручиванию силовых линий суммарного поля внутри тора. Такая установка, называемая стелларатором, была разработана в Принстонском университете (США)Л.Спитцеромс сотрудниками.
Токамак.Важным параметром, от которого зависит удержание тороидальной плазмы, является «запас устойчивости»q , равныйrBj /RBq , гдеr иR – соответственно малый и большой радиусы тороидальной плазмы. При маломq может развиваться винтовая неустойчивость – аналог неустойчивости изгиба прямого пинча. Ученые в Москве экспериментально показали, что приq > 1 (т.е.BjBq ) возможность возникновения винтовой неустойчивости сильно уменьшается. Это позволяет эффективно использовать выделяемое током тепло для нагревания плазмы. В результате многолетних исследований характеристики токамаков существенно улучшились, в частности за счет повышения однородности поля и эффективной очистки вакуумной камеры.
Полученные в России обнадеживающие результаты стимулировали создание токамаков во многих лабораториях мира, а их конфигурация стала предметом интенсивного исследования. Омический нагрев плазмы в токамаке недостаточен для осуществления реакции термоядерного синтеза. Это связано с тем, что при нагреве плазмы сильно уменьшается ее электрическое сопротивление, и в результате резко снижается выделение тепла при прохождении тока. Увеличивать ток в токамаке выше некоторого предела нельзя, поскольку плазменный шнур может потерять устойчивость и переброситься на стенки камеры. Поэтому для нагрева плазмы используют различные дополнительные методы. Наиболее эффективные из них – инжекция пучков нейтральных атомов с высокой энергией и микроволновое облучение. В первом случае ускоренные до энергий 50–200 кэВ ионы нейтрализуются (чтобы избежать «отражения» их назад магнитным полем при введении в камеру) и инжектируются в плазму. Здесь они снова ионизуются и в процессе столкновений отдают плазме свою энергию. Во втором случае используется микроволновое излучение, частота которого равна ионной циклотронной частоте (частота вращения ионов в магнитном поле). На этой частоте плотная плазма ведет себя как абсолютно черное тело, т.е. полностью поглощает падающую энергию. На токамаке JET стран Европейского союза методом инжекции нейтральных частиц была получена плазма с ионной температурой 280 млн. кельвинов и временем удержания 0,85 с. На дейтериево-тритиевой плазме получена термоядерная мощность, достигающая 2 МВт. Длительность поддержания реакции ограничивается появлением примесей вследствие распыления стенок камеры: примеси проникают в плазму и, ионизуясь, существенно увеличивают энергетические потери за счет излучения. Сейчас работы по программе JET сосредоточены на исследованиях возможности контроля примесей и их удаления т.н. «магнитным дивертором».
Большие токамаки созданы также в США – TFTR, в России – T15 и в Японии – JT60. Исследования, выполненные на этих и других установках, заложили основу для дальнейшего этапа работ в области управляемого термоядерного синтеза: на 2010 намечается запуск большого реактора для технических испытаний. Предполагается, что это будет совместная работа США, России, стран Европейского союза и Японии.См. также ТОКАМАК.
Пинч с обращенным полем (ПОП).Конфигурация ПОП отличается от токамака тем, что в нейBq
Bj , но при этом направление тороидального поля вне плазмы противоположно его направлению внутри плазменного шнура. Дж.Тейлор показал, что такая система находится в состоянии с минимальной энергией и, несмотря наq 6 кельвинов, нагревая ее путем инжекции высокоэнергетичного атомарного пучка.
Последние теоретические и экспериментальные исследования показали, что в большинстве описанных установок, и особенно в замкнутых тороидальных системах, время удержания плазмы можно увеличить, увеличивая ее радиальные размеры и удерживающее магнитное поле. Например, для токамака подсчитано, что критерий Лоусона будет выполняться (и даже с некоторым запасом) при напряженности магнитного поля
50ё100 кГс и малом радиусе тороидальной камеры ок. 2 м. Таковы параметры установки на 1000 МВт электроэнергии.
При создании столь крупных установок с магнитным удержанием плазмы возникают совершенно новые технологические проблемы. Чтобы создать магнитное поле порядка 50 кГс в объеме нескольких кубических метров с помощью охлаждаемых водой медных катушек, потребуется источник электроэнергии мощностью в несколько сотен мегаватт. Поэтому очевидно, что обмотки катушек необходимо делать из сверхпроводящих материалов, таких, как сплавы ниобия с титаном или с оловом. Сопротивление этих материалов электрическому току в сверхпроводящем состоянии равно нулю, и, следовательно, на поддержание магнитного поля будет расходоваться минимальное количество электроэнергии.
Трудности, связанные смагнитнымудержанием плазмы, можно в принципе обойти, если сжигать ядерное горючее за чрезвычайно малые времена, когда нагретое вещество не успевает разлететься из зоны реакции. Согласно критерию Лоусона, полезная энергия при таком способе сжигания может быть получена лишь при очень высокой плотности рабочего вещества. Чтобы избежать ситуации термоядерного взрыва большой мощности, нужно использовать очень малые порции горючего, исходное термоядерное топливо должно иметь вид небольших крупинок (диаметром 1–2мм),приготовленных из смеси дейтерия и трития, впрыскиваемых в реактор перед каждым его рабочим тактом. Главная проблема здесь заключается в подведении необходимой энергии для разогрева крупинки горючего. В настоящая время (1976) решение этой проблемы возлагается на применение лазерных лучей или интенсивных электронных пучков. Исследования в областиУправляемый термоядерный синтезс применением лазерного нагрева были начаты в 1964; использование электронных пучков находится на более ранней стадии изучения – здесь выполнены пока сравнительно немногочисленные эксперименты. Оценки показывают, что выражение для энергииW, которую необходимо подводить к установке для обеспечения работы реактора, имеет вид:
дж
Здесь h – выражение общего вида для кпд устройства и a – коэффициент сжатия мишени. Как показывает написанное равенство, даже при самых оптимистических допущениях относительно возможного значения h величинаWпри a=1 получается несоразмерно большой. Поэтому только в сочетании с резким увеличением плотности мишени (примерно в 10 4 раз) по сравнению с исходной плотностью твёрдой (d, t) мишени можно подойти к приемлемым значениямW.Быстрое нагревание мишени сопровождается испарением её поверхностных слоев и реактивным сжатием внутренних зон. Если подводимая мощность определённым образом программирована во времени, то, как показывают вычисления, можно рассчитывать на достижение указанных коэффициентов сжатия. Другая возможность состоит в программировании радиального распределения плотности мишени. В обоих случаях необходимая энергия снижается до 10 6 дж,что лежит в пределах технической осуществимости, учитывая стремительный прогресс лазерных устройств.
9. Трудности и перспективы
Исследования в областиУправляемый термоядерный синтезсталкиваются с большими трудностями как чисто физического, так и технического характера. К первым относится уже упомянутая проблема устойчивости горячей плазмы, помещенной вмагнитнуюловушку. Правда, применение сильныхмагнитныхполей специальной конфигурации подавляет потоки частиц, покидающих зону реакции, и позволяет получить в ряде случаев достаточно устойчивые плазменные образования. Электромагнитное излучение при используемых значенияхnиТплазмы и возможных размерах реактора свободно покидает плазму, но для чистоводороднойплазмы эти энергетические потери определяются только тормозным излучениемэлектронов и в случая (d, t) реакций перекрываются ядерным энерговыделением уже при температурах выше 4·10 7 К. Вторая фундаментальная трудность связана с проблемой примесей. Даже малая добавка чужеродныхатомовс большим Z, которые при рассматриваемых температурах находятся в сильно ионизованном состоянии, приводит к резкому увеличению интенсивности сплошного спектра, к появлению линейчатого спектра и возрастанию энергетических потерь выше допустимого уровня. Требуются чрезвычайные усилия (непрерывное совершенствование вакуумных установок, использование тугоплавких и труднораспыляемых металлов в качестве материала диафрагм, применение специальных устройств для улавливания чужеродныхатомови т.д.), чтобы содержание примесей в плазме оставалось ниже допустимого уровня. Точнее – «летальная» концентрация, исключающая возможность протекания термоядерных реакций, например для примесивольфрамаилимолибдена,составляет десятые доли процента.
Огромное значение, которое придаётся исследованиям в областиУправляемый термоядерный синтез, объясняется рядом причин. Нарастающее загрязнение окружающей среды настоятельно требует перевода промышленного производства планеты на замкнутый цикл, когда возникает минимум отходов. Но подобная реконструкция промышленности неизбежно связана с резким возрастанием энергопотребления. Между тем ресурсы минерального топлива ограничены и при сохранении существующих темпов развития энергетики будут исчерпаны на протяжении ближайших десятилетий (нефть, горючие газы) или столетий (уголь).Конечно, наилучшим вариантом было бы использование солнечной энергии, но низкая плотность мощности падающего излучения сильно затрудняет радикальное решение этой проблемы. Переход энергетики в глобальном масштабе на ядерные реакторы деления ставит сложные проблемы захоронения огромных радиоактивных отходов (альтернатива: выброс радиоактивных отходов в космос). По имеющимся оценкам, радиоактивная опасность установок на Управляемый термоядерный синтездолжна оказаться на три порядка величины ниже, чем у реакторов деления. Если говорить о далёких прогнозах, то оптимум следует искать в сочетании солнечной энергетики иУправляемый термоядерный синтез.
4. Тамм И. Е., Теориямагнитноготермоядерного реактора, ч. 1, в сборнике: Физика плазмы и проблема управляемых термоядерных реакций, т. 1, М., 1958
5. СахаровА. Д., Теория магнитноготермоядерного реактора, ч. 2
Видео:Ядерные реакции. Простой и понятный советский научный фильм.Скачать
Термоядерный синтез-один из миражей науки
Цитаты: «ИТЭР представляет собой последнее и решительное усилие международного сообщества создать прототип термоядерной электростанции на основе экспериментальной установки, придуманной в Советском Союзе еще в начале пятидесятых для экспериментов с управляемым термоядерным синтезом и названной «Токамак» (ТОроидальная КАмера с МАгнитными Катушками). Идея удерживать плазму нематериальным магнитным полем была проста, и физикам все время казалось, что они вот-вот реализуют ее для практического применения. Однако сумасшедшие давления и температуры, необходимые для зажигания дейтерий-тритиевой плазмы, неустойчивость этой плазмы и другие сопутствующие проблемы каждый раз это «вот-вот» отодвигали.» http://lurkmore.to/ Термоядерный синтез (термояд, управляемый термоядерный синтез, УТС) — старый, но всё ещё действующий, метод распила бюджетного бабла в глобальных масштабах, способный дать в качестве побочного результата источник сотен энергии, звездолёты и прочие кошерные вещи. Коротко о главном. Давным-давно Эйнштейн распространил ныне известное даже детям E=mc;на все объекты (в том числе движущиеся с околосветовой скоростью, безо всяких эфиров и электродинамик). В то же время учёные поняли, что два ядра атома дейтерия ;H (это тяжелый изотоп водорода) неспроста весят чуть более, чем одно ядро гелия-4 4He. Более того, при синтезе этого самого гелия из водорода энергия связи ;m;c;, где ;m — дефект массы, с радостью улетает в виде кинетической энергии продуктов синтеза. В принципе, вариантов синтеза на самом деле чуть более, чем дохрена. Можно использовать и дейтерий, и литий, и тритий — да хоть что! Вот только: 1) для синтеза более тяжёлых элементов нужна большая температура; 2) при синтезе элементов тяжелее железа энергия уже поглощается. Поэтому выбор, тащемта, невелик: либо использовать дейтерий из воды (которой очень много, пока ещё) и нагревать его до миллиарда кельвинов, либо синтезировать сверхтяжёлый изотоп водорода из лёгкого изотопа лития (тут градус будет на порядок ниже, но и нейтронное излучение сильнее). Как нетрудно догадаться, люди в белых халатах и очках выбрали второй способ. http://ru.wikipedia.org/wiki/. Термоядерное взрывное устройство может быть построено как с использованием жидкого дейтерия, так и газообразного сжатого. Но появление термоядерного оружия стало возможным только благодаря разновидности гидрида лития — дейтериду лития-6. Это соединение тяжёлого изотопа водорода — дейтерия и изотопа лития с массовым числом 6. При бомбардировке нейтронами литий6 распадается на гелий и тритий с выделение энергии. Дейтерид лития-6 — твёрдое вещество, которое позволяет хранить дейтерий (обычное состояние которого в нормальных условиях — газ) при плюсовых температурах, и, кроме того, второй его компонент — литий-6 — это сырьё для получения самого дефицитного изотопа водорода — трития. Собственно, 6Li — единственный промышленный источник получения трития: В ранних термоядерных боеприпасах США использовался также и дейтерид природного лития, содержащего в основном изотоп лития с массовым числом 7. Он также служит источником трития, но для этого нейтроны, участвующие в реакции, должны иметь энергию 10 МэВ и выше. Термоядерная бомба, действующая по принципу Теллера-Улама, состоит из двух ступеней: триггера и контейнера с термоядерным горючим. Триггер — это небольшой плутониевый ядерный заряд с термоядерным усилением и мощностью в несколько килотонн. Задача триггера — создать необходимые условия для разжигания термоядерной реакции — высокую температуру и давление. Контейнер с термоядерным горючим — основной элемент бомбы. Внутри него находится термоядерное горючее — дейтерид лития-6 — и расположенный по оси контейнера плутониевый стержень, играющий роль запала термоядерной реакции. Оболочка контейнера может быть изготовлена как из урана-238 — вещества, расщепляющегося под воздействием быстрых нейтронов (>0,5 МэВ), выделяющихся при реакции синтеза, так и из свинца. Контейнер покрывается слоем нейтронного поглотителя (соединений бора) для защиты термоядерного топлива от преждевременного разогрева потоками нейтронов после взрыва триггера. Расположенные соосно триггер и контейнер заливаются специальным пластиком, проводящим излучение от триггера к контейнеру, и помещаются в корпус бомбы, изготовленный из стали или алюминия. Возможен вариант, когда вторая ступень делается не в виде цилиндра, а в виде сферы. Принцип действия тот же, но вместо плутониевого запального стержня используется плутониевая полая сфера, находящаяся внутри и перемежающаяся со слоями дейтерида лития-6. Ядерные испытания бомб со сферической формой второй ступени показали бо;льшую эффективность, чем у бомб, использующих цилиндрическую форму второй ступени. При взрыве триггера 80 % энергии выделяется в виде мощного импульса мягкого рентгеновского излучения, которое поглощается оболочкой второй ступени и пластиковым наполнителем, который превращается в высокотемпературную плазму под большим давлением. В результате резкого нагрева урановой (свинцовой) оболочки происходит абляция вещества оболочки и появляется реактивная тяга, которая вместе со давлениями света и плазмы обжимает вторую ступень. При этом её объём уменьшается в несколько тысяч раз, и термоядерное топливо нагревается до огромных температур. Однако давление и температура ещё недостаточны для запуска термоядерной реакции, создание необходимых условий заканчивает плутониевый стержень, который переходит в надкритическое состояние — начинается ядерная реакция внутри контейнера. Испускаемые сгорающим плутониевым стержнем нейтроны взаимодействуют с литием-6, в результате чего получается тритий, который взаимодействует с дейтерием. Конец цитат.
Из изложенного выше, что нам относительно ясно? Ясно то, что в термоядерном заряде последовательно взрываются три ядерных заряда:заряд триггера, заряд плутониевого стержня и заряд из лития6. Реакция деления лития6 и даёт необходимый прирост энергии взрыва, который трактуется как водородный. Выделение энергии из синтеза дейтерия и трития проблематично и при управляемой реакции ядерного синтеза. Дефект массы, который сулит неограниченное получение энергии при синтезе элементов дейтерия и трития при той температуре при которой хотят запустить термоядерный синтез, практически превращается в нуль. Синтез, возможно, и происходит, но без выделения энергии. Что мы получаем в итоге? При запуске реакции управляемого термоядерного синтеза на первом этапе имеется некоторый прирост выхода энергии, за счёт деления лития6. В дальнейшем реакция затухает т.к. дейтерий и тритий либо, вообще не вступают в реакцию синтеза, либо реакция протекает без выделения энергии. Управляемый Термоядерный синтез-дорога в никуда.Затраты на разработку в данном направлении-деньги на ветер. Учёные не понимают главного. Чтобы запустить термоядерный синтез, нужно устранить дефект массы. Но чтобы устранить дефект массы, нужно затратить энергию. И это ещё не всё. При термоядерном взрыве не учитываю ещё два фактора порождающие энергию. Чтобы прояснить этот вопрос обратимся к взрывчатым веществам.
Цитата: Взрыв -это процесс очень быстрого превращения взрывчатого вещества в большое количество сильно сжатых и нагретых газов, которые, расширяясь, производят механическую работу (разрушение, перемещение, дробление, выбрасывание). Взрывчатое вещество- химические соединения или смеси таких соединений, которые под воздействием определенных внешних воздействий способны к быстрому, саморазвивающемуся химическому превращению в большое количество газов. Конец цитаты.
И это неверное представление. Чтобы образовались газы, молекулы взрывчатого вещества должны, с начала, распасться на атомы, а потом уже из атомов должны синтези-роваться газы. Так вот, энергию взрыв черпает именно от распада молекул, по аналогии с ядерным распадом. Газы это это побочный продукт последующего синтеза, который забирает часть энергии распада. В термоядерном заряде используют дейтерид лития6-химическое соединение дейтерия и лития6. Распад, в процессе взрыва, дейтерида лития6 на дейтерий и литий6 добавляет энергию взрыва. Но не нужно забывать и о свинцовой оболочке заряда, которая представляет собой единую молекулу свинца.Распад этой оболочки на атомы, тоже добавляет в копилку энергии взрыва. Примерно так. В этой связи уместно упомянуть о человеческом организме. Человеческий организм, есть молекулярный реактор(по аналогии с атомным) и энергию черпает от распада молекул пищи.
Видео:🔥 Получил топливо для ТЕРМОЯДЕРНОГО РЕАКТОРА. Дейтерий из микроэлектролизера.Скачать
ЯДЕРНЫЙ СИНТЕЗ
ЯДЕРНЫЙ СИНТЕЗ, термоядерный синтез, реакция слияния легких атомных ядер в более тяжелые ядра, происходящая при сверхвысокой температуре и сопровождающаяся выделением огромных количеств энергии. Ядерный синтез – это реакция, обратная делению атомов: в последней энергия выделяется за счет расщепления тяжелых ядер на более легкие. См. также ЯДЕР ДЕЛЕНИЕ; АТОМНАЯ ЭНЕРГЕТИКА.
Согласно современным астрофизическим представлениям, основным источником энергии Солнца и других звезд является происходящий в их недрах термоядерный синтез. В земных условиях он осуществляется при взрыве водородной бомбы. Термоядерный синтез сопровождается колоссальным энерговыделением на единицу массы реагирующих веществ (примерно в 10 миллионов раз большим, чем в химических реакциях). Поэтому представляет большой интерес овладеть этим процессом и на его основе создать дешевый и экологически чистый источник энергии. Однако несмотря на то, что исследованиями управляемого термоядерного синтеза (УТС) заняты большие научно-технические коллективы во многих развитых странах, предстоит решить еще немало сложных проблем, прежде чем промышленное производство термоядерной энергии станет реальностью.
Современные атомные станции, использующие процесс деления, лишь отчасти удовлетворяют мировые потребности в электроэнергии. Топливом для них служат естественные радиоактивные элементы уран и торий, распространенность и запасы которых в природе весьма ограничены; поэтому для многих стран возникает проблема их импорта. Главным компонентом термоядерного топлива является изотоп водорода дейтерий, который содержится в морской воде. Запасы его общедоступны и очень велики (мировой океан покрывает
71% площади поверхности Земли, а на долю дейтерия приходится ок. 0,016% общего числа атомов водорода, входящих в состав воды). Помимо доступности топлива, термоядерные источники энергии имеют следующие важные преимущества перед атомными станциями: 1) реактор УТС содержит гораздо меньше радиоактивных материалов, чем атомный реактор деления, и поэтому последствия случайного выброса радиоактивных продуктов менее опасны; 2) при термоядерных реакциях образуется меньше долгоживущих радиоактивных отходов; 3) УТС допускает прямое получение электроэнергии.
Видео:В России запустили Термоядерный реакторСкачать
ФИЗИЧЕСКИЕ ОСНОВЫ ЯДЕРНОГО СИНТЕЗА
Успешное осуществление реакции синтеза зависит от свойств используемых атомных ядер и возможности получения плотной высокотемпературной плазмы, которая необходима для инициирования реакции.
Энерговыделение при ядерном синтезе обусловлено действующими внутри ядра чрезвычайно интенсивными силами притяжения; эти силы удерживают вместе входящие в состав ядра протоны и нейтроны. Они очень интенсивны на расстояниях
10 –13 см и чрезвычайно быстро ослабевают с увеличением расстояния. Помимо этих сил, положительно заряженные протоны создают электростатические силы отталкивания. Радиус действия электростатических сил гораздо больше, чем у ядерных, поэтому они начинают преобладать, когда ядра удалены друг от друга.
В нормальных условиях кинетическая энергия ядер легких атомов слишком мала для того, чтобы, преодолев электростатическое отталкивание, они могли сблизиться и вступить в ядерную реакцию. Однако отталкивание можно преодолеть «грубой» силой, например сталкивая ядра, обладающие высокой относительной скоростью. Дж.Кокрофт и Э.Уолтон использовали этот принцип в своих экспериментах, проводившихся в 1932 в Кавендишской лаборатории (Кембридж, Великобритания). Облучая литиевую мишень ускоренными в электрическом поле протонами, они наблюдали взаимодействие протонов с ядрами лития Li. С тех пор изучено большое число подобных реакций. Реакции с участием наиболее легких ядер – протона (p), дейтрона (d) и тритона (t), соответствующих изотопам водорода протию 1 H, дейтерию 2 H и тритию 3 H, – а также «легкого» изотопа гелия 3 He и двух изотопов лития 6 Li и 7 Li представлены в приведенной ниже таблице. Здесь n – нейтрон, g – гамма-квант. Энергия, выделяющаяся в каждой реакции, дана в миллионах электрон-вольт (МэВ). При кинетической энергии 1 МэВ скорость протона составляет 14 500 км/с. См. также АТОМНОГО ЯДРА СТРОЕНИЕ.
РЕАКЦИИ ТЕРМОЯДЕРНОГО СИНТЕЗА
РЕАКЦИИ ТЕРМОЯДЕРНОГО СИНТЕЗА
d + d ® 3 He + n + 3,25 МэВ *) d + d ® t + p + 4,0 МэВ *) t + d ® 4 He + n + 17,6 МэВ **) 3 He + d ® 4 He + p + 18,3 МэВ **) 6 Li + d ® 2 4 He + 22,4 МэВ 7 Li + p ® 2 4 He + g + 17,3 МэВ
*) Эти две реакции примерно равновероятны. **) Изотопы 3 H и 3 He практически отсутствуют в природе, их можно получить искусственно.
Как показал Г.Гамов, вероятность реакции между двумя сближающимися легкими ядрами пропорциональна , где e – основание натуральных логарифмов, Z1 и Z2 – числа протонов во взаимодействующих ядрах, W – энергия их относительного сближения, а K – постоянный множитель. Энергия, необходимая для осуществления реакции, зависит от числа протонов в каждом ядре. Если оно больше трех, то эта энергия слишком велика и реакция практически неосуществима. Таким образом, с возрастанием Z1 и Z2 вероятность реакции уменьшается.
Вероятность того, что два ядра вступят во взаимодействие, характеризуется «сечением реакции», измеряемом в барнах (1 б = 10 –24 см 2 ). Сечение реакции – это площадь эффективного поперечного сечения ядра, в которое должно «попасть» другое ядро, чтобы произошло их взаимодействие. Сечение реакции дейтерия с тритием достигает максимальной величины (
5 б), когда взаимодействующие частицы имеют энергию относительного сближения порядка 200 кэВ. При энергии 20 кэВ сечение становится меньше 0,1 б.
Из миллиона попадающих на мишень ускоренных частиц не более одной вступает в ядерное взаимодействие. Остальные рассеивают свою энергию на электронах атомов мишени и замедляются до скоростей, при которых реакция становится невозможной. Следовательно, способ бомбардировки твердой мишени ускоренными ядрами (как это было в эксперименте Кокрофта – Уолтона) для УТС непригоден, так как получаемая при этом энергия намного меньше затраченной.
Видео:Прорыв в термоядерной энергетике: источник "чистой" неисчерпаемой энергии найден?Скачать
Термоядерные топлива.
Реакции с участием p, играющие основную роль в процессах ядерного синтеза на Солнце и других гомогенных звездах, в земных условиях не представляют практического интереса, поскольку имеют слишком малое сечение. Для осуществления термоядерного синтеза на земле более подходящим видом топлива, как упоминалось выше, является дейтерий.
Но наиболее вероятная реакция реализуется в равнокомпонентной смеси дейтерия и трития (DT-смесь). К сожалению, тритий радиоактивен и, ввиду короткого периода полураспада (T1/2
12,3 года) в природе практически не встречается. Его получают искусственным путем в реакторах деления, а также как побочный продукт в реакциях с дейтерием. Однако отсутствие в природе трития не является препятствием для использования DT – реакции синтеза, т.к. тритий можно производить, облучая изотоп 6 Li образующимися при синтезе нейтронами: n + 6 Li ® 4 He + t.
Если окружить термоядерную камеру слоем 6 Li (в природном литии его содержится 7%), то можно осуществить полное воспроизводство расходуемого трития. И хотя на практике часть нейтронов неизбежно теряется, их потерю легко восполнить, вводя в оболочку такой элемент, как бериллий, ядро которого, при попадании в него одного быстрого нейтрона, испускает два.
Видео:Hydrogen’s 3 Isotopes: Protium, Deuterium and Tritium ⚛️Скачать
Принцип действия термоядерного реактора.
Реакция слияния легких ядер, цель которой – получение полезной энергии – называется управляемым термоядерным синтезом. Осуществляется он при температурах порядка сотен миллионов кельвинов. Такой процесс реализован пока только в лабораториях.
Видео:Термоядерный реактор / Анатолий Красильников в Рубке ПостНаукиСкачать
Временне и температурные условия.
Получение полезной термоядерной энергии возможно лишь при выполнении двух условий. Во-первых, предназначенная для синтеза смесь должна быть нагрета до температуры, при которой кинетическая энергия ядер обеспечивает высокую вероятность их слияния при столкновении. Во-вторых, реагирующая смесь должна быть очень хорошо термоизолирована (т.е. высокая температура должна поддерживаться достаточно долго, чтобы произошло необходимое число реакций и выделившаяся за счет этого энергия превышала энергию, затраченную на нагрев топлива).
В количественной форме это условие выражается следующим образом. Чтобы нагреть термоядерную смесь, одному кубическому сантиметру ее объема надо сообщить энергию P1 = knT, где k – численный коэффициент, n – плотность смеси (количество ядер в 1 см 3 ), T – требуемая температура. Для поддержания реакции сообщенная термоядерной смеси энергия должна сохраняться в течение времени t. Чтобы реактор был энергетически выгоден, нужно, чтобы за это время в нем выделилось термоядерной энергии больше, чем было потрачено на нагрев. Выделившаяся энергия (также на 1 см 3 ) выражается следующим образом:
где f(T) – коэффициент, зависящий от температуры смеси и ее состава, R – энергия, выделяющаяся в одном элементарном акте синтеза. Тогда условие энергетической рентабельности P2 > P1 примет вид
Последнее неравенство, известное под названием критерия Лоусона, представляет собой количественное выражение требований к совершенству термоизоляции. Правая часть – «число Лоусона» – зависит только от температуры и состава смеси, и чем оно больше, тем жестче требования к термоизоляции, т.е. тем труднее создать реактор. В области приемлемых температур число Лоусона для чистого дейтерия составляет 10 16 с/см 3 , а для равнокомпонентной DT-смеси – 2Ч10 14 с/см 3 . Таким образом, DT-смесь является более предпочтительным термоядерным топливом.
В соответствии с критерием Лоусона, определяющим энергетически выгодную величину произведения плотности на время удержания, в термоядерном реакторе следует использовать по возможности большие n либо t . Поэтому исследования УТС разошлись по двум разным направлениям: в первом исследователи пытались с помощью магнитного поля в течение достаточно длительного времени удерживать относительно разреженную плазму; во втором – с помощью лазеров на короткое время создать плазму с очень высокой плотностью. Первому подходу было посвящено гораздо больше работ, чем второму.
Во время реакции синтеза плотность горячего реагента должна оставаться на уровне, который обеспечивал бы достаточно высокий выход полезной энергии на единицу объема при давлении, которое в состоянии выдержать камера с плазмой. Например, для смеси дейтерий – тритий при температуре 10 8 К выход определяется выражением
Если принять P равным 100 Вт/см 3 (что примерно соответствует энергии, выделяемой топливными элементами в ядерных реакторах деления), то плотность n должна составлять ок. 10 15 ядер/см 3 , а соответствующее давление nT – примерно 3 МПа. Время удержания при этом, согласно критерию Лоусона, должно быть не менее 0,1 с. Для дейтерий-дейтериевой плазмы при температуре 10 9 К
В этом случае при P = 100 Вт/см 3 , n » 3Ч10 15 ядер/см 3 и давлении примерно 100 МПа требуемое время удержания составит более 1 с. Заметим, что указанные плотности составляют лишь 0,0001 от плотности атмосферного воздуха, так что камера реактора должна откачиваться до высокого вакуума.
Приведенные выше оценки времени удержания, температуры и плотности являются типичными минимальными параметрами, необходимыми для работы термоядерного реактора, причем легче они достигаются в случае дейтерий-тритиевой смеси. Что касается термоядерных реакций, протекающих при взрыве водородной бомбы и в недрах звезд, то следует иметь в виду, что в силу совершенно иных условий в первом случае они протекают очень быстро, а во втором – крайне медленно по сравнению с процессами в термоядерном реакторе.
Видео:Чем отличается ядерная реакция от термоядерной?Скачать
Плазма.
При сильном нагреве газа его атомы частично или полностью теряют электроны, в результате чего образуются положительно заряженные частицы, называемые ионами, и свободные электроны. При температурах более миллиона градусов газ, состоящий из легких элементов, полностью ионизуется, т.е. каждый его атом утрачивает все свои электроны. Газ в ионизованном состоянии называется плазмой (термин введен И.Ленгмюром). Свойства плазмы существенно отличаются от свойств нейтрального газа. Поскольку в плазме присутствуют свободные электроны, плазма очень хорошо проводит электрический ток, причем ее проводимость пропорциональна T 3/2 . Плазму можно нагревать, пропуская через нее электрический ток. Проводимость водородной плазмы при 10 8 К такая же, как у меди при комнатной температуре. Очень велика и теплопроводность плазмы.
Чтобы удержать плазму, например, при температуре 10 8 К, ее нужно надежно термоизолировать. В принципе изолировать плазму от стенок камеры можно, поместив ее в сильное магнитное поле. Это обеспечивается силами, которые возникают при взаимодействии токов с магнитным полем в плазме.
Под действием магнитного поля ионы и электроны движутся по спиралям вдоль его силовых линий. Переход с одной силовой линии на другую возможен при столкновениях частиц и при наложении поперечного электрического поля. В отсутствие электрических полей высокотемпературная разреженная плазма, в которой столкновения происходят редко, будет лишь медленно диффундировать поперек магнитных силовых линий. Если силовые линии магнитного поля замкнуть, придав им форму петли, то частицы плазмы будут двигаться вдоль этих линий, удерживаясь в области петли. Кроме такой замкнутой магнитной конфигурации для удержания плазмы были предложены и открытые системы (с силовыми линиями поля, выходящими из торцов камеры наружу), в которых частицы остаются внутри камеры благодаря ограничивающим движение частиц магнитным «пробкам». Магнитные пробки создаются у торцов камеры, где в результате постепенного увеличения напряженности поля образуется сужающийся пучок силовых линий.
На практике осуществить магнитное удержание плазмы достаточно большой плотности оказалось далеко не просто: в ней часто возникают магнитогидродинамические и кинетические неустойчивости.
Магнитогидродинамические неустойчивости связаны с изгибами и изломами магнитных силовых линий. В этом случае плазма может начать перемещаться поперек магнитного поля в виде сгустков, за несколько миллионных долей секунды уйдет из зоны удержания и отдаст тепло стенкам камеры. Такие неустойчивости можно подавить, придав магнитному полю определенную конфигурацию.
Кинетические неустойчивости очень многообразны и изучены они менее детально. Среди них есть такие, которые срывают упорядоченные процессы, как, например, протекание через плазму постоянного электрического тока или потока частиц. Другие кинетические неустойчивости вызывают более высокую скорость поперечной диффузии плазмы в магнитном поле, чем предсказываемая теорией столкновений для спокойной плазмы.
Видео:Термоядерные реакции на солнце. Химия – просто.Скачать
Системы с замкнутой магнитной конфигурацией.
Если к ионизованному проводящему газу приложить сильное электрическое поле, то в нем возникнет разрядный ток, одновременно с которым появится окружающее его магнитное поле. Взаимодействие магнитного поля с током приведет к появлению действующих на заряженные частицы газа сжимающих сил. Если ток протекает вдоль оси проводящего плазменного шнура, то возникающие радиальные силы подобно резиновым жгутам сжимают шнур, отодвигая границу плазмы от стенок содержащей ее камеры. Это явление, теоретически предсказанное У.Беннеттом в 1934 и впервые экспериментально продемонстрированное А.Уэром в 1951, названо пинч-эффектом. Метод пинча применяется для удержания плазмы; примечательной его особенностью является то, что газ нагревается до высоких температур самим электрическим током (омический нагрев). Принципиальная простота метода обусловила его использование в первых же попытках удержания горячей плазмы, а изучение простого пинч-эффекта, несмотря на то, что впоследствии он был вытеснен более совершенными методами, позволило лучше понять проблемы, с которыми экспериментаторы сталкиваются и сегодня.
Помимо диффузии плазмы в радиальном направлении, наблюдается еще продольный дрейф и выход ее через торцы плазменного шнура. Потери через торцы можно устранить, если придать камере с плазмой форму бублика (тора). В этом случае получается тороидальный пинч.
Для описанного выше простого пинча серьезной проблемой являются присущие ему магнитогидродинамические неустойчивости. Если у плазменного шнура возникает небольшой изгиб, то плотность силовых линий магнитного поля с внутренней стороны изгиба увеличивается (рис. 1). Магнитные силовые линии, которые ведут себя подобно сопротивляющимся сжатию жгутам, начнут быстро «выпучиваться», так что изгиб будет увеличиваться вплоть до разрушения всей структуры плазменного шнура. В результате плазма вступит в контакт со стенками камеры и охладится. Чтобы исключить это губительное явление, до пропускания основного аксиального тока в камере создают продольное магнитное поле, которое вместе с приложенным позднее круговым полем «выпрямляет» зарождающийся изгиб плазменного шнура (рис. 2). Принцип стабилизации плазменного шнура аксиальным полем положен в основу двух перспективных проектов термоядерных реакторов – токамака и пинча с обращенным магнитным полем.
Видео:Термоядерные реакции. Радиоизотопы, защита от радиации. Практическая часть-решение задачи. 9 класс.Скачать
Открытые магнитные конфигурации.
В системах открытой конфигурации проблема удержания плазмы в продольном направлении решается путем создания магнитного поля, силовые линии которого вблизи торцов камеры имеют вид сужающегося пучка. Заряженные частицы движутся по винтовым линиям вдоль силовой линии поля и отражаются от областей с более высокой напряженностью (где плотность силовых линий больше). Такие конфигурации (рис. 3) называются ловушками с магнитными пробками, или магнитными зеркалами. Магнитное поле создается двумя параллельными катушками, в которых протекают сильные одинаково направленные токи. В пространстве между катушками силовые линии образуют «бочку», в которой и располагается удерживаемая плазма. Однако экспериментально установлено, что такие системы вряд ли в состоянии удержать плазму той степени плотности, которая необходима для работы реактора. Сейчас на этот метод удержания не возлагается больших надежд. См. также МАГНИТНАЯ ГИДРОДИНАМИКА.
Видео:Звездная эволюция и синтез химических элементов | Дмитрий ВибеСкачать
Инерциальное удержание.
Теоретические расчеты показывают, что термоядерный синтез возможен и без применения магнитных ловушек. Для этого осуществляется быстрое сжатие специально приготовленной мишени (шарика из дейтерия радиусом ок. 1 мм) до столь высоких плотностей, что термоядерная реакция успевает завершиться прежде, чем произойдет испарение топливной мишени. Сжатие и нагрев до термоядерных температур можно производить сверхмощными лазерными импульсами, со всех сторон равномерно и одновременно облучающими топливный шарик (рис. 4). При мгновенном испарении его поверхностных слоев вылетающие частицы приобретают очень высокие скорости, и шарик оказывается под действием больших сжимающих сил. Они аналогичны движущим ракету реактивным силам, с той лишь разницей, что здесь эти силы направлены внутрь, к центру мишени. Этим методом можно создать давления порядка 10 11 МПа и плотности, в 10 000 раз превышающие плотность воды. При такой плотности почти вся термоядерная энергия высвободится в виде небольшого взрыва за время
10 –12 с. Происходящие микровзрывы, каждый из которых эквивалентен 1–2 кг тротила, не вызовут повреждения реактора, а осуществление последовательности таких микровзрывов через короткие промежутки времени позволило бы реализовать практически непрерывное получение полезной энергии. Для инерциального удержания очень важно устройство топливной мишени. Мишень в виде концентрических сфер из тяжелого и легкого материалов позволит добиться максимально эффективного испарения частиц и, следовательно, наибольшего сжатия.
Расчеты показывают, что при энергии лазерного излучения порядка мегаджоуля (10 6 Дж) и кпд лазера не менее 10% производимая термоядерная энергия должна превышать энергию, израсходованную на накачку лазера. Термоядерные лазерные установки имеются в исследовательских лабораториях России, США, Западной Европы и Японии. В настоящее время изучается возможность использования вместо лазерного луча пучка тяжелых ионов или сочетания такого пучка со световым лучом. Благодаря современной технике такой способ инициирования реакции имеет преимущество перед лазерным, поскольку позволяет получить больше полезной энергии. Недостаток заключается в трудности фокусировки пучка на мишени.
Магнитные методы удержания плазмы исследуются в России, США, Японии и ряде европейских стран. Главное внимание уделяется установкам тороидального типа, таким, как токамак и пинч с обращенным магнитным полем, появившимся в результате развития более простых пинчей со стабилизирующим продольным магнитным полем.
Для удержания плазмы при помощи тороидального магнитного поля Bj необходимо создать условия, при которых плазма не смещалась бы к стенкам тора. Это достигается «скручиванием» силовых линий магнитного поля (т.н. «вращательным преобразованием»). Такое скручивание осуществляется двумя способами. В первом способе через плазму пропускается ток, приводящий к конфигурации уже рассмотренного устойчивого пинча. Магнитное поле тока Bq Ј –Bq вместе с Bj создает суммарное поле с необходимым закручиванием. Если BjBq, то получается конфигурация, известная под названием токамак (аббревиатура выражения «ТОроидальная КАмера с МАгнитными Катушками»). Токамак (рис. 5) был разработан под руководством Л.А.Арцимовича в Институте атомной энергии им. И.В.Курчатова в Москве. При Bj
Bq получается конфигурация пинча с обращенным магнитным полем.
Во втором способе для обеспечения равновесия удерживаемой плазмы применяются специальные винтовые обмотки вокруг тороидальной плазменной камеры. Токи в этих обмотках создают сложное магнитное поле, приводящее к закручиванию силовых линий суммарного поля внутри тора. Такая установка, называемая стелларатором, была разработана в Принстонском университете (США) Л.Спитцером с сотрудниками.
Видео:Термоядерные реакции. Применение ядерной энергии | Физика 11 класс #54 | ИнфоурокСкачать
Токамак.
Важным параметром, от которого зависит удержание тороидальной плазмы, является «запас устойчивости» q, равный rBj/RBq, где r и R – соответственно малый и большой радиусы тороидальной плазмы. При малом q может развиваться винтовая неустойчивость – аналог неустойчивости изгиба прямого пинча. Ученые в Москве экспериментально показали, что при q > 1 (т.е. BjBq) возможность возникновения винтовой неустойчивости сильно уменьшается. Это позволяет эффективно использовать выделяемое током тепло для нагревания плазмы. В результате многолетних исследований характеристики токамаков существенно улучшились, в частности за счет повышения однородности поля и эффективной очистки вакуумной камеры.
Полученные в России обнадеживающие результаты стимулировали создание токамаков во многих лабораториях мира, а их конфигурация стала предметом интенсивного исследования.
Омический нагрев плазмы в токамаке недостаточен для осуществления реакции термоядерного синтеза. Это связано с тем, что при нагреве плазмы сильно уменьшается ее электрическое сопротивление, и в результате резко снижается выделение тепла при прохождении тока. Увеличивать ток в токамаке выше некоторого предела нельзя, поскольку плазменный шнур может потерять устойчивость и переброситься на стенки камеры. Поэтому для нагрева плазмы используют различные дополнительные методы. Наиболее эффективные из них – инжекция пучков нейтральных атомов с высокой энергией и микроволновое облучение. В первом случае ускоренные до энергий 50–200 кэВ ионы нейтрализуются (чтобы избежать «отражения» их назад магнитным полем при введении в камеру) и инжектируются в плазму. Здесь они снова ионизуются и в процессе столкновений отдают плазме свою энергию. Во втором случае используется микроволновое излучение, частота которого равна ионной циклотронной частоте (частота вращения ионов в магнитном поле). На этой частоте плотная плазма ведет себя как абсолютно черное тело, т.е. полностью поглощает падающую энергию. На токамаке JET стран Европейского союза методом инжекции нейтральных частиц была получена плазма с ионной температурой 280 млн. кельвинов и временем удержания 0,85 с. На дейтериево-тритиевой плазме получена термоядерная мощность, достигающая 2 МВт. Длительность поддержания реакции ограничивается появлением примесей вследствие распыления стенок камеры: примеси проникают в плазму и, ионизуясь, существенно увеличивают энергетические потери за счет излучения. Сейчас работы по программе JET сосредоточены на исследованиях возможности контроля примесей и их удаления т.н. «магнитным дивертором».
Большие токамаки созданы также в США – TFTR, в России – T15 и в Японии – JT60. Исследования, выполненные на этих и других установках, заложили основу для дальнейшего этапа работ в области управляемого термоядерного синтеза: на 2010 намечается запуск большого реактора для технических испытаний. Предполагается, что это будет совместная работа США, России, стран Европейского союза и Японии. См. также ТОКАМАК.
Видео:Дейтерий древнего мира или секретный источник Сиддхаров. [№ A-022.2019 год.]Скачать
Пинч с обращенным полем (ПОП).
Конфигурация ПОП отличается от токамака тем, что в ней Bq
Bj, но при этом направление тороидального поля вне плазмы противоположно его направлению внутри плазменного шнура. Дж.Тейлор показал, что такая система находится в состоянии с минимальной энергией и, несмотря на q 6 кельвинов, нагревая ее путем инжекции высокоэнергетичного атомарного пучка.
Последние теоретические и экспериментальные исследования показали, что в большинстве описанных установок, и особенно в замкнутых тороидальных системах, время удержания плазмы можно увеличить, увеличивая ее радиальные размеры и удерживающее магнитное поле. Например, для токамака подсчитано, что критерий Лоусона будет выполняться (и даже с некоторым запасом) при напряженности магнитного поля
50 ё 100 кГс и малом радиусе тороидальной камеры ок. 2 м. Таковы параметры установки на 1000 МВт электроэнергии.
При создании столь крупных установок с магнитным удержанием плазмы возникают совершенно новые технологические проблемы. Чтобы создать магнитное поле порядка 50 кГс в объеме нескольких кубических метров с помощью охлаждаемых водой медных катушек, потребуется источник электроэнергии мощностью в несколько сотен мегаватт. Поэтому очевидно, что обмотки катушек необходимо делать из сверхпроводящих материалов, таких, как сплавы ниобия с титаном или с оловом. Сопротивление этих материалов электрическому току в сверхпроводящем состоянии равно нулю, и, следовательно, на поддержание магнитного поля будет расходоваться минимальное количество электроэнергии.
Видео:Как это устроено: все секреты термоядерной бомбыСкачать
Реакторная технология.
Устройство термоядерной электростанции схематично показано на рис. 6. В камере реактора находится дейтерий-тритиевая плазма, а окружает ее литиево-бериллиевый «бланкет», где происходит поглощение нейтронов и воспроизводится тритий. Вырабатываемое тепло отводится из бланкета через теплообменник в обычную паровую турбину. Обмотки сверхпроводящего магнита защищены радиационными и тепловыми экранами и охлаждаются жидким гелием. Однако не решены еще многие проблемы, связанные с устойчивостью плазмы и очисткой ее от примесей, радиационным повреждением внутренней стенки камеры, подводом топлива, отводом теплоты и продуктов реакции, управлением тепловой мощностью. См. также АТОМНАЯ ЭНЕРГЕТИКА; ТЕПЛООБМЕННИК.
Видео:7 Лабораторная работа №7 Электротехнологии Физика и техника термоядерных реакторов Токовые магнитныСкачать
Перспективы термоядерных исследований.
Эксперименты, выполненные на установках типа токамак, показали, что эта система весьма перспективна в качестве возможной основы реактора УТС. На токамаках получены лучшие на сегодня результаты, и есть надежда, что при соответствующем увеличении масштабов установок на них удастся осуществить промышленный УТС. Однако токамак недостаточно экономичен. Для устранения этого недостатка необходимо, чтобы он работал не в импульсном, как сейчас, а в непрерывном режиме. Но физические аспекты этой проблемы пока еще мало исследованы. Необходимо также разработать технические средства, которые позволили бы улучшить параметры плазмы и устранить ее неустойчивости. Учитывая все это, не следует забывать и о других возможных, хотя и менее проработанных вариантах термоядерного реактора, например о стеллараторе или пинче с обращенным полем. Состояние исследований в этой области достигло этапа, когда имеются концептуальные реакторные проекты для большинства систем с магнитным удержанием высокотемпературной плазмы и для некоторых систем с инерциальным удержанием. Примером промышленной разработки токамака может служить проект «Ариес» (США).
Следующее поколение токамаков должно решить технические проблемы, связанные с промышленными реакторами УТС. Очевидно, что перед их создателями возникнут немалые трудности, но несомненно и то, что по мере осознания людьми проблем, касающихся окружающей среды, источников сырья и энергии, производство электроэнергии новыми рассмотренными выше способами займет подобающее ему место. См. также ЭНЕРГЕТИЧЕСКИЕ РЕСУРСЫ.
(для реакции D-T)
— плотность высокотемпературной плазмы,
— время удержания плазмы в системе.
, где p —протон
Рис. 1. НЕУСТОЙЧИВЫЙ ПЛАЗМЕННЫЙ ШНУР, неустойчивость изгиба. Силовые линии магнитного поля сгущаются с вогнутой стороны, усиливая изгиб.
дж
, где e – основание натуральных логарифмов, Z1 и Z2 – числа протонов во взаимодействующих ядрах, W – энергия их относительного сближения, а K – постоянный множитель. Энергия, необходимая для осуществления реакции, зависит от числа протонов в каждом ядре. Если оно больше трех, то эта энергия слишком велика и реакция практически неосуществима. Таким образом, с возрастанием Z1 и Z2 вероятность реакции уменьшается.
Bq, то получается конфигурация, известная под названием токамак (аббревиатура выражения «ТОроидальная КАмера с МАгнитными Катушками»). Токамак (рис. 5) был разработан под руководством Л.А.Арцимовича в Институте атомной энергии им. И.В.Курчатова в Москве. При Bj
![Дейтерий древнего мира или секретный источник Сиддхаров. [№ A-022.2019 год.]](https://i.ytimg.com/vi/Nnhd9CifIdY/0.jpg)
