Показатель адиабаты в уравнении пуассона

Показатели адиабаты: определение и процесс

При изучении поведения газов в физике много внимания уделяется изопроцессам, то есть таким переходам между состояниями системы, во время которых сохраняется один термодинамический параметр. Тем не менее, существует газовый переход между состояниями, который не является изопроцессом, но который играет важную роль в природе и технике. Речь идет об адиабатическом процессе. В данной статье рассмотрим его подробнее, акцентируя внимание на том, что такое показатель адиабаты газа.

Адиабатический процесс

Вам будет интересно: Задачи социологии: предметы, основные методы, цели и развитие

Согласно термодинамическому определению, под адиабатическим процессом понимают такой переход между начальным и конечным состояниями системы, в результате которого не существует обмена теплом между внешней средой и изучаемой системой. Такой процесс возможен при наличии следующих двух условий:

• теплопроводность между внешней средой и системой по той или иной причине является низкой;
• скорость процесса велика, поэтому обмен теплом не успевает происходить.

В технике адиабатный переход используют как для разогрева газа при его резком сжатии, так и для его охлаждения во время быстрого расширения. В природе рассматриваемый термодинамический переход проявляет себя, когда воздушная масса поднимается или опускается по склону холма. Такие подъемы и спуски приводят к изменению точки росы в воздухе и к возникновению осадков.

Уравнение Пуассона для адиабаты идеального газа

Вам будет интересно: Что такое плиз? Молодежный сленг

Идеальный газ представляет собой систему, в которой частицы движутся хаотично с большими скоростями, не взаимодействуют друг с другом и являются безразмерными. Такая модель является очень простой с точки зрения ее математического описания.

Согласно определению адиабатного процесса, можно записать следующее выражение в соответствии с первым законом термодинамики:

Иными словами, газ, расширяясь или сжимаясь, совершает работу P*dV за счет соответствующего изменения своей внутренней энергии dU.

В случае идеального газа, если воспользоваться уравнением его состояния (закон Клапейрона-Менделеева), то можно получить следующее выражение:

Это равенство называется уравнением Пуассона. Люди, которые знакомы с физикой газов, заметят, что если величина γ будет равна 1, то уравнение Пуассона перейдет в закон Бойля-Мариотта (изотермический процесс). Однако такое преобразование уравнений невозможно, поскольку γ для любого типа идеального газа больше единицы. Величина γ (гамма) называется показателем адиабаты идеального газа. Рассмотрим подробнее его физический смысл.

Что такое показатель адиабаты?

Показатель γ, который появляется в уравнении Пуассона для газа идеального, представляет собой отношение теплоемкости при постоянном давлении к аналогичной величине, но уже при постоянном объеме. В физике теплоемкостью называют величину теплоты, которую нужно передать данной системе или забрать у нее, чтобы она изменила свою температуру на 1 Кельвин. Будем обозначать символом CP изобарную теплоемкость, а символом CV — изохорную. Тогда для γ справедливо равенство:

Поскольку γ всегда больше одного, то он показывает, во сколько раз изобарная теплоемкость изучаемой газовой системы превышает аналогичную изохорную характеристику.

Теплоемкости CP и CV

Чтобы определить показатель адиабаты, следует хорошо понимать смысл величин CP и CV. Для этого проведем следующий мысленный эксперимент: представим, что газ находится в закрытой системе в сосуде с твердыми стенками. Если нагревать сосуд, то все сообщенное тепло в идеальном случае перейдет во внутреннюю энергию газа. В такой ситуации будет справедливо равенство:

Величина CV определяет количество теплоты, которое следует передать системе, чтобы изохорно нагреть ее на 1 К.

Теперь предположим, что газ находится в сосуде с подвижным поршнем. В процессе нагрева такой системы поршень будет перемещаться, обеспечивая поддержание постоянного давления. Поскольку энтальпия системы в таком случае будет равна произведению изобарной теплоемкости на изменение температуры, то первый закон термодинамики примет вид:

CP*dT = CV*dT + P*dV.

Отсюда видно, что CP>CV, так как в случае изобарного изменения состояний необходимо расходовать тепло не только на повышение температуры системы, а значит, и ее внутренней энергии, но и на выполнение газом работы при его расширении.

Величина γ для газа идеального одноатомного

Самой простой газовой системой является одноатомный идеальный газ. Предположим, что мы имеет 1 моль такого газа. Напомним, что в процессе изобарного нагрева 1 моль газа всего на 1 Кельвин, он совершает работу, равную величине R. Этим символом принято обозначать универсальную газовую постоянную. Она равна 8,314 Дж/(моль*К). Применяя последнее выражение в предыдущем пункте для данного случая, получаем такое равенство:

Откуда можно определить значение изохорной теплоемкости CV:

Известно, что для одного моль одноатомного газа значение изохорной теплоемкости составляет:

Из последних двух равенств следует значение показателя адиабаты:

Отметим, что величина γ зависит исключительно от внутренних свойств самого газа (от многоатомности его молекул) и не зависит от количества вещества в системе.

Зависимость γ от числа степеней свободы

Выше было записано уравнение для изохорной теплоемкости одноатомного газа. Появившийся в нем коэффициент 3/2 связан с количеством степеней свободы у одного атома. У него существует возможность двигаться только в одном из трех направлений пространства, то есть существуют только поступательные степени свободы.

Если система образована двухатомными молекулами, то к трем поступательным добавляются еще две вращательные степени. Поэтому выражение для CV приобретает вид:

Тогда значение γ будет равно:

Отметим, что на самом деле существует у двухатомной молекулы еще одна колебательная степень свободы, но при температурах в несколько сотен Кельвин она не задействуется и не вносит вклад в теплоемкость.

Если молекулы газа состоят из более, чем двух атомов, тогда у них будет 6 степеней свободы. Показатель адиабаты при этом будет равен:

Таким образом, при увеличении числа атомов в молекуле газа величина γ уменьшается. Если построить график адиабаты в осях P-V, то можно заметить, что кривая для одноатомного газа будет вести себя более резко, чем для многоатомного.

Показатель адиабаты для смеси газов

Выше мы показали, что величина γ от химического состава газовой системы не зависит. Однако она зависит от количества атомов, которое составляет ее молекулы. Предположим, что система состоит из N компонент. Атомная доля компонента i в смеси равна ai. Тогда для определения показателя адиабаты смеси можно использовать следующее выражение:

Где γi — это величина γ для i-го компонента.

Например, это выражение можно применить для определения γ воздуха. Поскольку он состоит на 99 % из двухатомных молекул кислорода и азота, то его показатель адиабаты должен быть очень близок к значению 1,4, что подтверждается при экспериментальном определении этой величины.

Чему равен показатель адиабаты. Уравнение пуассона

Описывает адиабатный процесс, протекающий в . Адиабатным называют такой процесс, при котором отсутствует теплообмен между рассматриваемой системой и окружающей средой: .

Уравнение Пуассона имеет вид:

Здесь – объем, занимаемый газом, – его , а величина называется показателем адиабаты.

Показатель адиабаты в уравнении Пуассона

В практических расчётах удобно помнить, что для идеального газа показатель адиабаты равен , для двухатомного – , а для трёхатомного – .

Как же быть с реальными газами, когда важную роль начинают играть силы взаимодействия между молекулами? В этом случае показатель адиабаты для каждого исследуемого газа можно получить экспериментально. Один из таких методов был предложен в 1819 году Клеманом и Дезормом. Мы наполняем баллон холодным газом, пока давление в нём не достигнет . Затем открываем кран, газ начинает адиабатически расширяться, а давление в баллоне падает до атмосферного . После того, как газ изохорно прогреется до температуры окружающей среды, давление в баллоне повысится до . Тогда показатель адиабаты можно рассчитать за формулой:

Показатель адиабаты всегда больше 1, поэтому при адиабатическом сжатии газа – как идеального, так и реального – до меньшего объема температура газа всегда возрастает, а при расширении газ охлаждается. Это свойство адиабатического процесса, называемое пневматическим огнивом, применяется в дизельных двигателях, где горючая смесь сжимается в цилиндре и воспламеняется от высокой температуры. Вспомним первый закон термодинамики: , где — , а А – выполняемая над ней работа. Поскольку то работа, осуществляемая газом, идёт только на изменение его внутренней энергии – а значит, температуры. Из уравнения Пуассона можно получить формулу для расчёта работы газа в адиабатном процессе:

Здесь n – количество газа в молях, R – универсальная газовая постоянная, Т – абсолютная температура газа.

Уравнение Пуассона для адиабатического процесса применяется не только при расчётах двигателей внутреннего сгорания, но и в проектировании холодильных машин.

Стоит помнить, что уравнение Пуассона точно описывает только равновесный адиабатный процесс, состоящий из непрерывно сменяющих друг друга состояний равновесия. Если же мы в реальности откроем кран в баллоне, чтобы газ адиабатически расширился, возникнет нестационарный переходной процесс с завихрениями газа, которые затухнут из-за макроскопического трения.

Примеры решения задач

Задание	Одноатомный идеальный газ адиабатически сжали так, что его объем увеличился в 2 раза. Как изменится давление газа?
Решение	Показатель адиабаты для одноатомного газа равен . Однако его можно рассчитать и по формуле: где R – универсальная газовая постоянная, а і – степень свободы молекулы газа. Для одноатомного газа степень свободы равен 3: это значит, что центр молекулы может совершать поступательные движения по трём координатным осям. Поэтому показатель адиабаты: Представим состояния газа в начале и конце адиабатного процесса через уравнение Пуассона:
Ответ	Давление уменьшится в 3,175 раза.

Задание	100 молей двухатомного идеального газа адиабатически сжали при температуре 300 К. При этом давление газа увеличилось в 3 раза. Как изменилась работа газа?
Решение	Степень свободы двухатомной молекулы , так как молекула может двигаться поступательно по трём координатным осям, и вращаться вокруг двух осей.

Министерство образования РФ

Камский государственный политехнический институт

ОПРЕДЕЛЕНИЕ ПОКАЗАТЕЛЯ АДИАБАТЫ

Методические указания к лабораторной

работе по дисциплине “Теплотехника” для очной формы обучения.

г. Набережные Челны

УДК 621.1:536 (076)

Печатается по решению научно-методического совета Камского государственного политехнического института от ___________________2003 г.

Определение показателя адиабаты: Методические указания к лабораторной работе./ Составили: В.М. Гуреев, И.М. Безбородова, А.Т. Галиакбаров – Набережные Челны: КамПИ, 2003 г., 14 с.

Методические указания к лабораторной работе составлены для студентов машиностроительных специальностей.

Ил.2, список лит. 3 назв.

Рецензент к.т.н. доцент. Тазмеев Х. К.

Камский государственный политехнический институт, 2003

Цель работы : Экспериментальное определение величины отношения изобарной теплоемкости воздуха и его изохорной теплоемкости.

Теоретические основы работы

Отношение теплоемкости при постоянном давлении к теплоемкости при постоянном объеме, обозначаемое буквой К, часто используется в различных термодинамических расчетах. Показатель К называют показателе адиабаты.

Значение К можно выразить через отношения массовых, объемных или мольных теплоемкостей:

(1)

В молекулярно-кинетической теории газов для определения показателя адиабаты приводится следующая формула:

(2)

гдеп – число степеней свободы движения молекулы газа.

Для одноатомного газап = 3,К = 1,667, для двухатомных газовп = 5,К = 1,4 и для трехатомных газовп = 6,К = 1,33.

Теплоемкости С р и зависят от температуры, следовательно, и показатель адиабаты“К” должен зависеть от температуры. Установим эту зависимость следующим образцом:

Используя уравнение Майера,

. (3)

Запишем выражение, (1) в виде

. (4)

Для 1 моля газа получается

. (5)

Обычно зависимость показателя адиабаты от температуры выражается формулой вида:

, (6)

гдеК 0 –значение показателя “К ”при 0 0 С;

— коэффициент.

Для двухатомныхгазов при температурах до 2000 0 С эмпирически получена следующая зависимость:

Изменение состояния термодинамической системы, происходящее без теплообмена с окружающей средой(
) называется адиабатным процессом. Обратимый адиабатныйпроцесс (
и
) называется изоэнтропным процессом, т.е. процессом, в котором
,
— диссилативные потери.

Из первого начала термодинамики следует, что для1 кг закрытой термохимической гомогенной (однородной) системы, совершающей обратимый процесс, внешняя теплота.

или используя известные выражения:

;
;

(9),

Но так как для атмосферного воздуха допустимы равенства

,
;
,

совершенно точные лишь для идеального газа, то

Так как в обратимых адиабатных термодинамических процессах

и
, то:

(11)

где
— введенный ранее показатель адиабаты.

Разделив переменные и исключив P и V , при помощи равенства ,являющегося дифференциальной формой уравнения Клайперона,получим три уравнения адиабаты:

;

(12)

В интегральной форме при (
) они принимают вид:

;
;

Следовательно, показатель адиабатного процесса может быть выражен также и равенствами

;
(13)

В идеальном изотермическом процессе
,

и
или
(14)

Поэтому, если через определенную точку с параметрами
в
и
— осях (рис.1) процессы
и
, то в состоянииI отношении
или
, входящее в уравнение(13) и (14), будет одно и то же.

Т
аким образом, для определения истинного показателя адиабаты необходимы аналитически или экспериментально установленные значения калорических (,)или же термических параметров (P , V , T ) , а также их частных дифференциалов и производных.

Но если в уравнение (15) подставить малые конечные приращения, то при средний показатель адиабаты

а при Р = Рб, т.е. равном барометрическому давлению.

При уменьшении избыточного давления Р и1 средний показатель адиабаты
будет приближаться к истинному К, присущему атмосферному воздуху.

Определив средний показатель адиабаты и используя равенство:

(17)

можно вычислить,
и
, а затем известныхи
найти
,
,
и
, т.е. определить средние изохорные и изобарные весовые, мольные и объемные теплоемкости воздуха.

Описание экспериментальной установки

Лаборатория-установка (рис.2) имеет металлический бак 5, водяной U — образный манометр 1, 2, 3, компрессор 6, зажим 7, манометр 4.

Бак термически не изолирован, поэтому воздух, который находится в этом баке, вследствие теплообмена с окружающей средой принимает ее температуру. Большое проходное сечение крана позволяет очень быстро выпускать часть воздуха из бака. При этом процесс расширения воздуха, остающегося внутри бака, происходит настолько быстро, что его можно считать адиабатным.

Порядок проведения опытов

1. Определить давлениеР б и температуру t воздуха в лаборатории Полученные результаты внести в таблицу 1.

Опустить зажим и при закрытом кране, вращая маховик компрессора, накачать немного воздуха в бак. Начальное давление должно быть возможно меньшим.

Создав небольшое избыточное давление в системе, закрыть зажим.

После установления термического равновесия между воздухом в баке и окружающей средой, что будет видно по стационарному показанию манометра, записать значение.

Открыть и немедленно закрыть кран, т.е. выпустив часть газа из бака, снизить давление в нем до атмосферного. В результате адиабатного расширения воздуха, находящегося внутри бака, температура там понизится. Вследствие этого начнется изохорной процесс нагрева воздуха, оставшегося в баке, за счет подвода тепла от окружающей среды. В баке вновь возникает избыточное давление, которое растет до Р.

Опыт повторяется п -раз.

Обработка результатов измерений.

1. Определить вероятное значение показателя адиабаты воздуха.

2. Вычислить изохорные и изобарные весовые (С V , С р ) мольные (
,
) и объемные
теплоемкости воздуха, используя выражение (17) и вытекающие из него равенства:

(19)

(20)

(21)

(22)

(23)

(24)

где
— объем одного кмоля, т.е. и
) атмосферного воздуха при нормальных условиях.

3. Все полученные результаты сравнить с табличными значениями и найти допущенную абсолютную ошибку
и относительную.

4.
, где
— табличное значение показателя адиабаты.

5. Для каждого опыта вычислить значения
воздуха в точке 1, 2, 3 (рис.1). При этом использовать уравнения
,Клайперона иМайера
и равенства

;

;
,
, а при нормальных условиях
. Тогда:

По конечным результатам построить в масштабе
и
— диаграммы процессов 1-2, 2-3, 3-1.

Указания по охране труда

Запрещается стоять рядом со студентом, вращающим ручку поршневого компрессора.

Требование к отчету по работе.

Отчет по лабораторной работе должен содержать материалы:

Наименование и цель работы.

Схема установки и ее описание.

Методика проведения экспериментов и обработки результатов экспериментов.

Таблицы результатов измерений и расчетов.

Процессы, изображенные в Р-V, Т-S координатах.

Выводы о работе, содержащие сведения о величинах показателя адиабаты, полученные в результате эксперимента, и их сравнение с табличными значениями.

Контроль ные вопросы.

Ввести понятия показателя адиабаты.

Записать уравнение адиабатного термодинамического процесса в интегральной форме.

Записать уравнения Клайперона и Майера.

Записать 1-й и 2-й законы термодинамики.

Сб. под ред. Н. К. Арсланова. Практикум по технической термодинамике. – Казань, 1973.

Н. М. Беляев. Термодинамика. – Киев: Вища школа, 1987.

А. П. Баскаков. Теплотехника. – М.: Энергоиздат, 1982.

Статья является частью одноименной серии.Уравнение состоянияИдеальный газТермодинамические величиныТермодинамические потенциалыТермодинамические циклыФазовые переходыСм. также «Физический портал»

Показатель адиабаты (иногда называемый коэффициентом Пуассона ) — отношение теплоёмкости при постоянном давлении ( C P <displaystyle C_

> ) к теплоёмкости при постоянном объёме ( C V <displaystyle C_> ). Иногда его ещё называют фактором изоэнтропийного расширения . Обозначается греческой буквой ( гамма) или κ ( каппа). Буквенный символ в основном используется в химических инженерных дисциплинах. В теплотехнике используется латинская буква k .

γ = C P C V = c P c V , <displaystyle gamma =<frac <C_

><C_>>=<frac <c_

><c_>>,> C — теплоёмкость газа, c — удельная теплоёмкость (отношение теплоёмкости к единице массы) газа, индексы P <displaystyle _

> и V <displaystyle _> обозначают условие постоянства давления или постоянства объёма, соответственно.

Для показателя адиабаты справедлива теорема Реша (1854) :

где χ t <displaystyle chi _> и χ s <displaystyle chi _> — изотермический и адиабатический (изоэнтропический) коэффициенты всестороннего сжатия .

Для понимания этого соотношения можно рассмотреть следующий эксперимент. Закрытый цилиндр с закреплённым неподвижно поршнем содержит воздух. Давление внутри равно давлению снаружи. Этот цилиндр нагревается до определённой, требуемой температуры. До тех пор, пока поршень закреплён в неподвижном состоянии, объём воздуха в цилиндре остаётся неизменным, в то время как температура и давление возрастают. Когда требуемая температура будет достигнута, нагревание прекращается. В этот момент поршень «освобождается» и, благодаря этому, начинает перемещаться под давлением воздуха в цилиндре без теплообмена с окружающей средой (воздух расширяется адиабатически). Совершая работу , воздух внутри цилиндра охлаждается ниже достигнутой ранее температуры. Чтобы вернуть воздух к состоянию, когда его температура опять достигнет упомянутого выше требуемого значения (при всё ещё «освобождённом» поршне) воздух необходимо нагреть. Для этого нагревания извне необходимо подвести примерно на 40 % (для двухатомного газа — воздуха) большее количество теплоты, чем было подведено при предыдущем нагревании (с закреплённым поршнем). В этом примере количество теплоты, подведённое к цилиндру при закреплённом поршне, пропорционально C V <displaystyle C_> , тогда как общее количество подведённой теплоты пропорционально C P <displaystyle C_

> . Таким образом, показатель адиабаты в этом примере равен 1,4 .

Другой путь для понимания разницы между C P <displaystyle C_

> и C V <displaystyle C_> состоит в том, что C P <displaystyle C_

> применяется тогда, когда работа совершается над системой, которую принуждают к изменению своего объёма (то есть путём движения поршня, который сжимает содержимое цилиндра), или если работа совершается системой с изменением её температуры (то есть нагреванием газа в цилиндре, что вынуждает поршень двигаться). C V <displaystyle C_> применяется только если P d V — а это выражение обозначает совершённую газом работу — равно нулю. Рассмотрим разницу между подведением тепла при закреплённом поршне и подведением тепла при освобождённом поршне. Во втором случае давление газа в цилиндре остаётся постоянным, и газ будет как расширяться, совершая работу над атмосферой, так и увеличивать свою внутреннюю энергию (с увеличением температуры); теплота, которая подводится извне, лишь частично идёт на изменение внутренней энергии газа, в то время как остальное тепло идёт на совершение газом работы.

показатели адиабаты для различных температур и газов
темп.	газ	темп.	газ	темп.	газ
−181 °C

ОПРЕДЕЛЕНИЕ ПОКАЗАТЕЛЯ АДИАБАТЫ ВОЗДУХА

Определить показатель адиабаты воздуха методом Клемана-Дезорма.

Сравнить полученное значение показателя адиабаты с его теоретическим значением и сделать вывод о точности проведенных измерений и достоверности использованного метода.

Приборы и принадлежности

Установка для определения показателя адиабаты воздуха с манометром и насосом.

Адиабатическим называется процесс, совершаемый термодинамической системой, при котором отсутствует теплообмен между этой системой и внешней средой.

Уравнение, описывающее состояние системы в адиабатическом процессе, имеет вид:

где и– давление и объем газа;– показатель адиабаты.

Показатель адиабаты – это коэффициент, численно равный отношению теплоемкостей газа при постоянном давлении и при постоянном объеме:

Физический смысл его заключается в том, что он показывает, во сколько раз количество теплоты, необходимой для нагревания газа на 1 К в изобарическом процессе (), больше количества теплоты, необходимой для той же цели в изохорическом процессе ().

Для идеального газа показатель адиабаты определяется по формуле:

где i – число степеней свободы молекул газа.

Совершение газом адиабатического процесса требует его идеальной термоизоляции, что в реальных условиях не вполне достижимо. Тем не менее будем считать, что в данной работе экспериментальная установка позволяет осуществить адиабатический процесс.

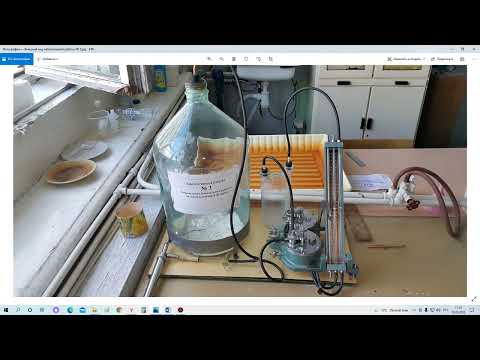

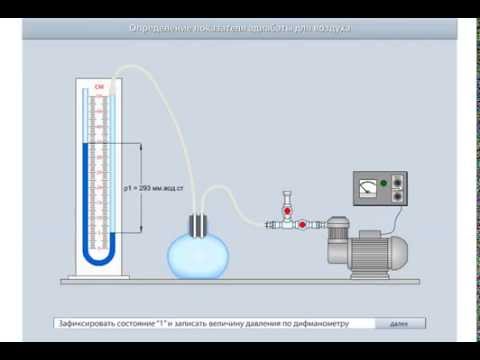

Установка (рис. 1) для определения показателя адиабаты воздуха состоит из стеклянного сосуда 1, жидкостного манометра 2 и насоса 3, соединенных резиновыми и стеклянными трубками. Горловина сосуда закрыта пробкой с краном 4 для сообщения сосуда с атмосферой. Насос позволяет изменять давление в сосуде при закрытом кране, а манометр — измерять это изменение.

Все изменения состояния воздуха в процессе эксперимента качественно представлены на рис. 2.

Суть эксперимента заключается в переводе воздуха в разные состояния различными процессами и анализе качественных изменений этих состояний (точнее — изменений давления воздуха в сосуде). Исходное состояние (точка 0) воздуха в сосуде (кран 4 открыт) характеризуется давлением p 0 , равным атмосферному, объемом V 0 и температурой T 0 , равной температуре окружающей среды.

Закрыв кран, создают насосом в сосуде избыточное давление: при этом воздух, испытывая адиабатическое сжатие, переходит в первое состояние (точка 1). Это состояние характеризуется параметрами ,и, при этоми(адиабатическое сжатие газа сопровождается его нагреванием).

После прекращения работы насоса вследствие теплообмена через стенки сосуда температура газа снижается до первоначальной температуры , что вызывает некоторое снижение его давления. В результате в сосуде устанавливается давление, превышающее атмосферное давление на некоторое значение. Это второе состояние газа (точка 2) характеризуется параметрами , и .

Если кран кратковременно открыть и закрыть, то газ в сосуде адиабатически расширится (так как теплообмен произойти не успеет), и его давление практически мгновенно выровняется с атмосферным давлением. Это третье состояние газа (точка 3) характеризуется параметрами , и, при этом (адиабатическое сжатие газа сопровождается его охлаждением).

Сразу после закрытия крана в сосуде начинается изохорический процесс нагревания воздуха путем теплообмена с внешней средой, сопровождающийся некоторым повышением его давления. В результате в сосуде устанавливается давление, повышенное по сравнению с атмосферным давлением на некоторое значение . Это четвертое состояние газа (точка 4) характеризуется параметрами , и .

Показатель адиабаты полностью определяется значениями избыточных давлений и.

Для состояний 2 и 3 выполняется соотношение, получающееся при выводе уравнения состояния газа в адиабатическом процессе:

. (4)

Для состояний 3 и 4 с помощью уравнения Клапейрона–Менделеева можно получить соотношение (закон Шарля):

С учетом того, что ,,, подставляя выражение (4) в (3), получим:

. (6)

Логарифмируя последнее выражение, получим:

. (7)

Известно, что при. С учетом этого можно записать, что

, (8)

откуда следует, что

. (9)

Избыточное давление в сосуде, измеряемое манометром, пропорционально разности уровней h жидкости в обоих коленах трубки манометра (см. рис. 2). С учетом этого обстоятельства выражение (9) примет окончательный вид:

Отсчет уровней производится с учетом кривизны поверхности жидкости в трубке. Для отсчета берется деление шкалы, совпадающее с касательной к поверхности жидкости.

Порядок выполнения работы

1. При закрытом кране насосом создать избыточное давление в сосуде (необходимо избегать резких движений, так как жидкость может быть легко вытолкнута из трубки манометра).

2. Выждать, пока уровни жидкости в манометре перестанут изменять свое положение, и произвести отсчет их разности h 1 .

3. Открыть кран для выпуска воздуха и быстро его закрыть в момент первого пересечения уровнями жидкости исходного их положения (до накачки насосом).

4. Выждать, пока уровни жидкости в манометре перестанут изменять свое положение, и произвести отсчет их разности h 2 .

Эксперимент необходимо повторить не менее 5 раз, и полученные результаты занести в таблицу 1.

6. По формуле (10) вычислить оценку показателя адиабаты, использовав средние значения ()разностей уровней жидкости в манометре.

8. Сравнить полученный доверительный интервал значений показателя адиабаты с его теоретическим значением и сделать вывод о точности проведенных измерений и достоверности использованного метода.

1. В этой работе велика роль случайных погрешностей, поэтому приборными погрешностями, ввиду их относительной малости, следует пренебречь.

Случайные погрешности рассчитываются по методу Стьюдента.

2. Полная относительная погрешность измерения показателя адиабаты:

.

3. Полная абсолютная погрешность измерения показателя адиабаты:

Полученный результат округляется и записывается в виде:

Правильность проведенных измерений и вычислений должна подтверждаться «перекрытием» полученного доверительного интервала для значения показателя адиабаты воздуха и его теоретического значения.

1. Дайте определения изохорическому, изобарическому и изотермическому процессам. Изобразите эти процессы графически в координатных осях p-V . Запишите уравнение состояния идеального газа в этих процессах и поясните смысл входящих в них физических величин.

2. Дайте определение адиабатическому процессу. Изобразите этот процесс графически в координатных осях p-V. Запишите уравнение состояния газа в этом процессе (уравнение Пуассона) и поясните смысл входящих в него физических величин.

3. Что такое показатель адиабаты? Как определить его теоретическое значение?

4. Опишите состав экспериментальной установки и порядок действий при определении показателя адиабаты воздуха.

5. Сформулируйте первый закон термодинамики.

6. Что такое внутренняя энергия вещества? Чему равна внутренняя энергия идеального газа в различных изопроцессах?

7. Дайте определение теплоемкости вещества. Что такое удельная и молярная теплоемкости вещества? Чему равна молярная теплоемкость идеального газа в различных изопроцессах?

8. Как вычислить работу, совершаемую идеальным газом, в изохорическом, изотермическом, изобарическом и адиабатическом процессах?

9. Как вычислить изменение внутренней энергии идеального газа при совершении им изохорического (изобарического, изотермического, адиабатического) процессов?

10. Как определить количество теплоты, получаемой (или отдаваемой) идеальным газом при совершении им изохорического (изобарического, изотермического, адиабатического) процессов?

Расчет давления во фронте воздушной ударной волны при разрушении емкости проводится по формулам (3.12), (3.45), в последней из которых величина aMQ v н заменяется на Е, значение коэффициента b 1 = 0,3.

Серьезную опасность представляет разлет осколков, образующихся при разрушении емкости. Движение осколка с известной начальной скоростью можно описать системой уравнений вида

sup15(x» = -f((0C1S1 b (x» -f((0C2S2 b (x»2 + y»2 (3.45)

где m — масса осколка, кг;C 1 ,C 2 — коэффициенты лобового сопротивления и подъемной силы осколка соответственно;S 1 ,S 2 — площадь лобовой и боковой поверхности осколка, м 2 ;r 0 — плотность воздуха, кг/м 3 ;a — угол вылета осколка;x, y — координатные оси.

Решение этой системы уравнений приведено на рис. 3.7.

В приближенных расчетах для оценки дальности разлета осколков допускается использовать соотношение

где L m — максимальная дальность разлета осколков, м;V 0 — начальная скорость полета осколков,м/с;g = 9,81 м/с 2 — ускорение свободного падения.

Соотношение (3.46) получено для случая полета осколков в безвоздушном пространстве. При больших величинах V 0 оно дает завышение значения L m . Дальность L m , определенную таким образом, следует ограничить сверху величиной L *

L m £ L * = 238 3.47,

где Е — энергия рассматриваемого взрыва, Дж;Q v тр — теплота взрыва тротила (табл.2), Дж/кг.Значения L * получены при взрывах тротиловых зарядов в металлической оболочке (бомб, снарядов).

При взрыве емкости со сжатым горючим газом энергия взрыва Е, Дж, находится по соотношению

E = + MQ v п 3.48,

где M = awM 0 — масса газа, участвующего во взрыве, кг;Q v п — теплота взрыва горючего газа, Дж/кг;a, w — коэффициенты, определяемые согласно (3.32), (3.45);

Масса газа в емкости до взрыва M 0 = Vr 0 , где величины P 0 , P г, V имеют то же значение, что и в формуле (3.46), а величина r 0 — плотность газа при атмосферном давлении.

Как отмечалось в разделе 3.4, показатель адиабаты продуктов взрыва ГВС g » 1,25. Более точные значения показателя адиабаты некоторых газов, используемые для расчета последствий взрыва, приведены в табл.3.8.

В рассматриваемом случае также имеет место соотношение Е »E ув + Е оск + Е т, где Е — энергия взрыва, Е ув = b 1 Е — энергия, расходуемая на формирование воздушной ударной волны, Е оск = b 2 Е — кинетическая энергия осколков, Е т = b 0 Е — энергия, идущая на тепловое излучение. Согласно данным здесь коэффициенты b 1 = 0,2, b 2 = 0,5, b 3 = 0,3.

Расчет давления во фронте воздушной ударной волны и дальности разлета осколков при известных значениях энергии взрыва Е и коэффициентов b 1 , b 2 , b 3 приводится по аналогии с рассмотренным случаем взрыва емкости с инертным газом.

Необходимо отметить различие событий, происходящих при разгерметизации сосудов, содержащих газ под давлением, и сосудов, содержащих сжиженные газы. Если в первом случае основным поражающим фактором являются осколки оболочки, то во втором — осколки могут не образоваться, так как при нарушении герметичности баллонов с сжиженными газами их внутреннее давление практически одновременно с разгерметизацией становится равным внешнему и далее вступают в действие процессы истечения сжиженного газа из разрушенного баллона в окружающую среду и его испарения. При этом в случае взрыва основными поражающими факторами являются ударная волна и тепловое излучение.

Адиабатический процесс. Политропный процесс.

Адиабатическим называется процесс, при котором отсутствует теплообмен (dQ=0) между системой и окружающей средой. К адиабатическим процессам можно отнести все быстро протекающие процессы. Например, адиабатическим процессом можно считать процесс в двигателях внутреннего сгорания(расширение и сжатие горючей смеси в цилиндрах), в холодильных установках и т.д.

Из первого начала термодинамики (dQ=dU+dA) для адиабатического процесса следует, что

dА=-dU, (2.6.1)
т.е. внешняя работа совершается за счет изменения внутренней энергии системы.

Используя выражение для произвольной массы газа перепишем уравнение в виде

. (2.6.2)

Продифференцировав уравнение состояния для идеального газа , получим

. (2.6.3)
Исключим из (2.6.2) и (2.6.3) температуру Т:

.
Разделив переменные и учитывая, что найдем

.

Интегрируя это уравнение в пределах от p₁ до р₂ и соответственно от V₁ до V₂, а затем потенцируя, придем к выражению

.

.

Так как состояния 1 и 2 выбраны произвольно, то можно записать

PV g =const. (2.6.4)
Полученное выражение есть уравнение адиабатического процесса, называемое также уравнением Пуассона.

Для перехода к переменным Т, V или р, Т исключим из (2.6.4) с помощью уравнения Клапейрона-Менделеева:

,

соответственно давление или объем:

(2.6.5)

. (2.6.6)

Эти выражения представляют собой уравнения адиабатического процесса. В этих уравнениях безразмерная величина

(2.6.7)
называется показателем адиабаты (или коэффициентом Пуассона). Для одноатомных газов (Ne, He и др.), достаточно хорошо удовлетворяющих условию идеальности, i=3, g =1,67. Для двухатомных газов (Н₂, N₂, О₂ и др.) i=5, g =1,4. Значения вычисленные по формуле (2.6.7), хорошо подтверждаются экспериментом.

Диаграмма адиабатического процесса (адиабат а) в координатах р, V изображается гиперболой (рис. 2.6.1).

Рис. 2.6.1

На рисунке видно, что адиабата ( ) более крута, чем изотерма (pV=const). Это объясняется тем, что при адиабатическом сжатии 1-3 увеличение давления газа обусловлено не только уменьшением его объема, как при изотермическом сжатии, но и повышением температуры.

Вычислим работу, совершаемую газом в адиабатическом процессе.
Запишем уравнение в виде

.

Если газ адиабатически расширяется от объема V₁ до V₂, то его температура уменьшается от T₁ до Т₂ и работа расширения идеального газа

. (2.6.8)

Применяя те же приемы, выражение (2.6.8) для работы при адиабатическом расширении можно преобразовать к виду

.

Работа, совершаемая газом при адиабатическом расширении 1-2 (определяется заштрихованной площадью, выполненной на рис. 61), меньше, чем при изотермическом. Это объясняется тем, что при адиабатическом расширении происходит охлаждение газа, тогда как при изотермическом — температура поддерживается постоянной за счет притока извне эквивалентного количества теплоты.

Рассмотренные изохорный, изобарный, изотермический и адиабатический процессы имеют общую особенность — они происходят при постоянной теплоемкости. В первых двух процессах теплоемкости соответственно равны С_v и С_p, в изотермическом процессе (dT=0) теплоемкость равна ±¥, в адиабатическом (dQ=0) теплоемкость равна нулю. Процесс, в котором теплоемкость остается постоянной, называется политропным.

Исходя из первого начала термодинамики при условии постоянства теплоемкости (C=const), можно вывести уравнение политропы:

pV n =const, (2.6.9)
где — показатель политропы. Очевидно, что при С=0, n=gполучается уравнение адиабаты; при С=¥, n=l — уравнение изотермы; при С=С_p, n=0 — уравнение изобары, при С=С_v , n=±¥ — уравнение изохоры. Таким образом, все рассмотренные процессы являются частными случаями политропного процесса.

2.7 Круговой процесс (цикл).
Обратимые и необратимые процессы.

Круговым процессом (или циклом) называется процесс, при котором система, пройдя через ряд состояний, возвращается в исходное. На диаграмме процессов цикл изображается замкнутой кривой (рис. 2.7.1).

Цикл, совершаемый идеальным газом, можно разбить на процессы расширения (1-2) и сжатия (2-1) газа. Работа расширения (определяется площадью фигуры 1а2V₂V₁) положительна (dV > 0), работа сжатия (определяется площадью фигуры 2blV₁V₂2) отрицательна (dV 0 (цикл протекает по часовой стрелке), то он называется прямым (рис. 2.7.1,а), если за цикл совершается отрицательная работа 0. (2.8.4)

Выражения (2.8.3) и (2.8.4) относятся только к замкнутым системам, если же система обменивается теплотой с внешней средой, то ее энтропия может вести себя любым образом. Соотношения (2.8.3) и (2.8.4) можно представить в виде неравенства Клаузиуса

DS 0, (2.8.5)

т.е. энтропия замкнутой системы может либо возрастать (в случае необратимых процессов), либо оставаться постоянной (в случае обратимых процессов).

Если система совершает равновесный переход из состояния 1 в состояние 2, то, согласно (2.8.2), изменение энтропии

, (2.8.6)
где подынтегральное выражение и пределы интегрирования надо выразить через величины, характеризующие исследуемый процесс. Формула (2.8.6) определяет энтропию лишь с точностью до аддитивной постоянной.

Физический смысл имеет не сама энтропия, а разность энтропии.

Исходя из выражения (2.8.6), найдем изменение энтропии в процессах идеального газа. Так как

,

то ,

или , (2.8.7)

т.е. изменение энтропии идеального газа при переходе его из состояния 1 в состояние 2 не зависит от вида процесса перехода 1®2.

Так как для адиабатического процесса dQ=0, то DS=0 и, следовательно, S=const, т.е. адиабатический обратимый процесс протекает при постоянной энтропии. Из формулы (2.8.7) следует, что при изотермическом процессе (T₁=T₂)

при изохорном процессе (V₁ =V₂)

.

Энтропия обладает свойством аддитивности: энтропия системы равна сумме энтропии тел, входящих в систему.

Более глубокий смысл энтропии вскрывается в статистической физике, энтропия связывается с термодинамической вероятностью состояния системы. Термодинамическая вероятность W состояния системы — это число способов, которыми может быть реализовано данное состояние макроскопической системы, или число микросостояний, осуществляющих данное макросостояние.

Согласно Больцману, энтропия S системы и термодинамическая вероятность связаны между собой следующим образом:

S=kInW, (2.8.8)
где k — постоянная Больцмана. Таким образом, энтропия определяется логарифмом числа микросостояний, с помощью которых может быть реализовано данное макросостояние. Следовательно, энтропия может рассматриваться как мера вероятности состояния термодинамической системы. Формула Больцмана позволяет дать энтропии следующее статистическое толкование: энтропия является мерой неупорядоченности системы. В самом деле, чем больше число микросостояний, реализующих данное макросостояние, тем больше энтропия. В состоянии равновесия — наиболее вероятного состояния системы — число микросостояний максимально, при этом максимальна и энтропия.
Так как реальные процессы необратимы, то можно утверждать, что все
процессы в замкнутой системе ведут к увеличению ее энтропии — принцип возрастания энтропии. При статистическом толковании энтропии это означает, что процессы в замкнутой системе идут в направлении увеличения числа микросостояний, иными словами, от менее вероятных к более вероятным.

Сопоставляя выражения (2.8.5) и (2.8.8), видим, что энтропия и термодинамическая вероятность состояний замкнутой системы могут либо возрастать (в случае необратимых процессов), либо оставаться постоянными (в случае обратимых процессов).

Отметим, однако, что эти утверждения имеют место для систем, состоящих из очень большого числа частиц, но могут нарушаться в системах с малым числом частиц. Для «малых» систем могут наблюдаться флуктуации, т.е. энтропия и термодинамическая вероятность состояний замкнутой системы на определенном отрезке времени могут убывать, а не возрастать, или оставаться постоянными.

🎦 Видео
