Найти корень уравнения в mathcad
Найти корень уравнения в mathcad
Нахождение корней уравнения в MathCad
📽️ Видео

Видео:Mathcad-09. Пример: уравненияСкачать

Найти корень уравнения в mathcad

Уравнение и системы уравнений в математическом пакете Mathcad в символьном виде решаются с использованием специального оператора символьного решения solve в сочетании со знаком символьного равенства, который может быть также введен с рабочей панели “Символика”. Например:

Аналогичные действия при решении уравнений в Mathcad можно выполнить, используя меню “Символика”. Для этого необходимо записать вычисляемое выражение. Затем выделить переменную, относительно которой решается уравнение, войти в меню Символика, Переменная, Разрешить. Например:

В случае, если необходимо упростить полученный результат, используется знак равенства [=]. Например:

При решении некоторых уравнений, результат включает большое количество символов. Mathcad сохраняет его в буфере, а на дисплей выводитcя сообщение: “This array has more elements than can be displayed at one time. Try using the “submatrix” function” – “Этот массив содержит больше элементов, чем может быть отображено одновременно. Попытайтесь использовать функцию “submatrix””. В этом случае рекомендуется использовать численное решение. Или, в случае необходимости, символьное решение может быть выведено и отображено на дисплее.

Символьное решение может быть получено с использованием блока given … find. В этом случае при записи уравнения для связи его левой и правой части использует символ логического равенства “=” с панели инструментов Boolean, например:

Аналогичным способом решаются системы уравнений в символьном виде. Ниже приводятся примеры решения систем уравнений в символьном виде различными способами. При использовании оператора символьного решения solve в сочетании со знаком символьного равенства система уравнений должна быть задана в виде вектора, который вводится вместо левого маркера оператора solve, а перечень переменных, относительно которых решается система, вместо правого маркера. Например:

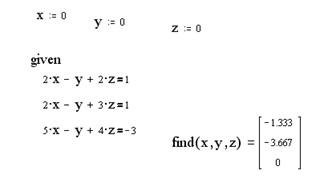

Пример использования блока given…find для решения системы уравнений:

Видео:Найти корень уравнения на заданном интервале (MathCad)Скачать

Найти корень уравнения в mathcad

Для решения одного уравнения с одним неизвестным используется функция root. Аргументами этой функции являются выражение и переменная, входящая в выражение. Ищется значение переменной, при котором выражение обращается в ноль. Функция возвращает значение переменной, которое обращает выражение в ноль.

root( f(z), z)

Возвращает значение z, при котором выражение или функция f(z) обращается в 0. Оба аргумента этой функции должны быть скалярами. Функция возвращает скаляр.

Первый аргумент есть либо функция, определенная где-либо в рабочем документе, или выражение. Выражение должно возвращать скалярные значения.

Второй аргумент — имя переменной, которое используется в выражении. Это та переменная, варьируя которую Mathcad будет пытаться обратить выражение в ноль. Этой переменной перед использованием функции root необходимо присвоить числовое значение. Mathcad использует его как начальное приближение при поиске корня.

Рассмотрим пример, как найти a — решение уравнения e x = x 3 . Для этого выполните следующие шаги:

Определите начальное значение переменной x. Введите x:3. Выбор начального приближения влияет на корень, возвращаемый Mathcad (если выражение имеет несколько корней).

Определите выражение, которое должно быть обращено в ноль. Для этого перепишите уравнение e x = x 3 в виде x 3 — e x = 0. Левая часть этого выражения и является вторым аргументом функции root
Определите переменную a как корень уравнения. Для этого введите a:root(x^3[Space]-e^x[Space],x).

Напечатайте a=, чтобы увидеть значение корня.

При использовании функции root имейте в виду следующее:

Удостоверьтесь, что переменной присвоено начальное значение до начала использования функции root.
Для выражения с несколькими корнями, например x 2 — 1 = 0, начальное значение определяет корень, который будет найден Mathcad. На Рисунке 1 приведен пример, в котором функция root возвращает различные значения, каждое из которых зависит от начального приближения.
Mathcad позволяет находить как комплексные, так и вещественные корни. Для поиска комплексного корня следует взять в качестве начального приближения комплексное число.
Задача решения уравнения вида f(x) = g(x) эквивалентна задаче поиска корня выражения f(x) — g(x) =0. Для этого функция root может быть использована следующим образом:

Функция root предназначена для решения одного уравнения с одним неизвестным. Для решения систем уравнений используйте методику, описанную в следующем разделе “Системы уравнений”. Для символьного решения уравнений или нахождения точного численного решения уравнения в терминах элементарных функций выберите Решить относительно переменной из меню Символика. См. Главу “Символьные вычисления”.

Рисунок 1: Использование графика и функции root для поиска корней уравнения.

Что делать, когда функция root не сходится

Mathcad в функции root использует для поиска корня метод секущей. Начальное значение, присвоенное переменной x, становится первым приближением к искомому корню. Когда значение выражения f(x) при очередном приближении становится меньше значения встроенной переменной TOL, корень считается найденным, и функция root возвращает результат.

Если после многих итераций Mathcad не может найти подходящего приближения, то появляется сообщение об ошибке “отсутствует сходимость”. Эта ошибка может быть вызвана следующими причинами:

Уравнение не имеет корней.
Корни уравнения расположены далеко от начального приближения.
Выражение имеет локальные максимумы или минимумы между начальным приближением и корнями.
Выражение имеет разрывы между начальным приближением и корнями.
Выражение имеет комплексный корень, но начальное приближение было вещественным (или наоборот).

Чтобы установить причину ошибки, исследуйте график f(x). Он поможет выяснить наличие корней уравнения f(x)=0 и, если они есть, то определить приблизительно их значения. Чем точнее выбрано начальное приближение корня, тем быстрее функция root будет сходиться к точному значению. roots;using plots to find

Некоторые советы по использованию функции root

В этом разделе приведены несколько советов по использованию функции root:

Для изменения точности, с которой функция root ищет корень, можно изменить значение встроенной переменной TOL. Если значение TOL увеличивается, функция root будет сходиться быстрее, но ответ будет менее точен. Если значение TOL уменьшается, функция root будет сходиться медленнее, но ответ будет более точен. Чтобы изменить значение TOL в определенной точке рабочего документа, используйте определение вида TOL := 0.01. Чтобы изменить значение TOL для всего рабочего документа, выберите из меню Математика команду Встроенные переменные и введите подходящее значение в поле TOL. Нажав “OK”, выберите из меню Математика команду Пересчитать всё, чтобы обновить все вычисления в рабочем документе с использованием нового значения переменной TOL.
Если уравнение имеет несколько корней, пробуйте использовать различные начальные приближения, чтобы найти их. Использование графика функции полезно для нахождения числа корней выражения, их расположения и определения подходящих начальных приближений. Рисунок 1 показывает пример. Если два корня расположены близко друг от друга, можно уменьшить TOL, чтобы различить их.
Если f(x) имеет малый наклон около искомого корня, функция может сходиться к значению r, отстоящему от корня достаточно далеко . В таких случаях для нахождения более точного значения корня необходимо уменьшить значение TOL. Другой вариант заключается в замене уравнения f(x)=0 на g(x)=0, где

Для выражения f(x) с известным корнем a нахождение дополнительных корней f(x) эквивалентно поиску корней уравнения h(x)=0, где h(x)=f(x)/(x-a). Подобный приём полезен для нахождения корней, расположенных близко друг к другу. Часто бывает проще искать корень выражения h(x), определенного выше, чем пробовать искать другой корень уравнения f(x)=0, выбирая различные начальные приближения.

Решение уравнений с параметром

Предположим, что нужно решать уравнение многократно при изменении одного из параметров этого уравнения. Например, пусть требуется решить уравнение для нескольких различных значений параметра a. Самый простой способ состоит в определении функции

Чтобы решить уравнение для конкретного значения параметра a, присвойте значение параметру a и начальное значение переменной x как аргументам этой функции. Затем найдите искомое значение корня, вводя выражение f(a,x)=.

Рисунок 2 показывает пример того, как такая функция может использоваться для нахождения корней исследуемого уравнения при различных значениях параметра. Обратите внимание, что, хотя начальное значение x непосредственно входит в определение функции, нет необходимости определять его в другом месте рабочего документа.

Рисунок 2: Определение функции пользователя с функцией root.

Нахождение корней полинома

Для нахождения корней выражения, имеющего вид

лучше использовать функцию polyroots, нежели root. В отличие от функции root, функция polyroots не требует начального приближения. Кроме того, функция polyroots возвращает сразу все корни, как вещественные, так и комплексные. На Рисунках 3 и 4 приведены примеры использования функции polyroots.

polyroots(v)

Возвращает корни полинома степени . Коэффициенты полинома находятся в векторе v длины n+1. Возвращает вектор длины n, состоящий из корней полинома.

Функция polyroots всегда возвращает значения корней полинома, найденные численно. Чтобы находить корни символьно, используйте команду Решить относительно переменной из меню Символика. См. Главу “Символьные вычисления”.

Рисунок 3: Использование функции polyroots для решения задачи, изображенной на Рисунке 1.

Рисунок 4: Использование функции polyroots для поиска корней полинома.

Исправляем ошибки: Нашли опечатку? Выделите ее мышкой и нажмите Ctrl+Enter

Видео:Числовое решение. Функция root в MathCAD 14 (28/34)Скачать

Нахождение корней уравнения в MathCad

Дата добавления: 2015-07-23 ; просмотров: 18040 ; Нарушение авторских прав

Цель работы:нахождение корней уравнения в программе MathCad с использованием встроенных функций root,polyroots, символьного решения.

Указания к выполнению лабораторной работы:

IНахождение корней уравнения в программе MathCad с использованием встроенной функции root

1. Запустить программу MathCad .

2. Записать на рабочем листе MathCad вид функции f(х), для которой необходимо найти на заданном интервале корни.

3. Создать цикл из точек интервала, на котором определяются корни, и вычислить в этих точках функцию f(х). Построить график функции f(х) и график функции х0=0 (т.е. ось х).

4. Определить точки пересечения двух кривых f(х) и х0, которые будут приближением к корням уравнения.

4.1. Использовать для определения на графике значений корней в контекстном меню (рис.17, a) опцию Trace (рис. 17,б), установить флажок в окне Track Data Poіnt.

4.2. Подвести курсор мыши к точкам пересечения кривых, координаты точек пересечения кривых, т.е. корни, будут представлены в окнах Х-Value и У- Value, а на графике отобразится вертикальная прямая.

5. Задать для независимой переменной х начальное приближение, которое выбирается как значение точки пересечения кривых f(х) и х0. Обратиться ко встроенной в MathCad функции root(f(x), x) (функция root возвращает значение независимой переменной х, для которой f(х) равняется 0) и найти корень х1.

6. Найти второй (х2) и третий (х3) корни уравнения f(х)=0 (уравнение третьей степени имеет не больше трех действительных корней), задав для них соответственно их начальные значения как координаты точек пересечения кривых f(х) и х0 и использовав функцию root.

Рисунок 17 – Диалоговые окна для определения координат точек пересечения кривых

ІІ Нахождение корней уравнения в программе MathCad с использованием встроенной функции polyroots, которая возвращает вектор, имеющий все корни уравнения, коэффициенты уравнения при этом задаются вектором.

1. Записать на рабочем листе MathCad вид функции f(х), для которой необходимо найти на заданном интервале корни.

2. Записать как вектор v все коэффициенты уравнения, расположить их в порядке увеличения степеней.

3. Найти корни, обратившись ко встроенной функции r:=polyroots(v), результат будет получено относительно трансформированного вектора r T .

4. Для интервала нахождения корня и количества элементов вектора r T создать соответствующие циклы и вычислить значение функции в точках цикла.

5. Построить график функции в точках цикла, а также в найденных точках корней, в которых функция будет иметь значения, равные нулю.

ІІІ Нахождение корней уравнения в программе MathCad с использованием символьных решений уравнений.

1. Ввести левую часть уравнения.

2. Ввести знак равенства с использованием панели управления Evaluatіon (Выражения) или с помощью нажатия клавиш Ctrl + =.

3. За знаком равенства ввести правую часть уравнения.

4. Выделить переменную, относительно которой решается уравнение.

5. Выбрать команду Symbolіc/Varіable/Solve.

По окончанию решения корни уравнения выводятся в виде вектора.

ІV Найти приближенное решение с использованием функции mіnerr(x1. ).

1. Задать приближение последовательно для первого корня х:=1.

2. Ввести ключевое слово gіven (дано), из которого начинается блок решений.

3. Записать уравнение, используя знак логического равенства между правой и левой частями уравнения.

4. Обратиться к функции mіnerr( x). Корень будет найдено.

Таблица 1.1 – Варианты заданий к лабораторной работе № 1

№ варианта	Интервал нахождения корней	Уравнение
[-1; 3]	x 3 -2,92x 2 +1,4355x+0,791=0
[-2; 3]	x 3 -2,56x 2 -1,325x+4,395=0
[-3,5; 2,5]	x 3 +2,84x 2 -5,606x-14,766=0
[-2,5; 2,5]	x 3 +1,41x 2 -5,472x-7,38=0

[-1,6; 1,1]	x 3 +0,85x 2 -0,432x+0,044=0
[-1,6; 1,6]	x 3 -0,12x 2 -1,478x+0,192=0
[-1,6; 0,8]	x 3 +0,77x 2 -0,251x-0,017=0
[-1,4; 1]	x 3 +0,88x 2 -0,3999x-0,0376=0
[-1,4; 2,5]	x 3 +0,78x 2 -0,827x-0,1467=0
[-2,6; 1,4]	x 3 +2,28x 2 -1,9347x-3,90757=0
[-2,6; 3,2]	x 3 -0,805x 2 -7x+2,77=0
[-3; 3]	x 3 -0,345x 2 -5,569x+3,15=0
[-2; 3,4]	x 3 -3,335x 2 -1,679x+8,05=0
[-1; 2,8]	x 3 -2,5x 2 +0,0099x+0,517=0
[-1,2; 3]	x 3 -3x 2 +0,569x+1,599=0
[-2,5; 2,5]	x 3 -2,2x 2 +0,82x+0,23=0
[-1,2; 4,6]	x 3 -5x 2 +0,903x+6,77=0
[-1; 7,4]	x 3 -7,5x 2 +0,499x+4,12=0
[-1.6; 9]	x 3 -7,8x 2 +0,899x+8,1=0
[-3,4; 2]	x 3 +2x 2 -4,9x-3,22=0
[-3,4; 1,2]	x 3 +3x 2 -0,939x-1,801=0
[-4,6; 3,0]	x 3 +5,3x 2 +0,6799x-13,17=0
[-2,4; 8,2]	x 3 -6,2x 2 -12,999x+11,1=0
[-3,2; 2,7]	x 3 -0,34x 2 -4,339x-0,09=0
[-1; 3]	x 3 -1,5x 2 +0,129x+0,07=0
[-1; 3]	x 3 -5,5x 2 +2,79x+0,11=0
[-1; 3]	x 3 -5,7x 2 -6,219x-2,03=0
[-1; 3]	x 3 -3,78x 2 -7,459x-4,13=0
[-1; 3]	x 3 -5x 2 -9,9119x+0,01=0
[-1; 3]	x 3 -7x 2 -1,339x-7,55=0

Пример

І Для уравнения найти корни на интервале [-1, 1], шаг изменения переменной х равен 0.1.

1 Записать цикл из точек интервала х:=-1, -0.9..1.

2 Записать функции и х0=0.

3 Построить графики для этих функций.

4 Определить на графике точки пересечения кривых и х0=0.

5 Задать как приближение значения точек пересечения х1, х2, х3. В примере х1=-0.9, х2=0.2, х3= 0.7.

6 Вычислить значение корней с помощью формул: root (f(x1),x1), root (f(x2),x2), root (f(x3),x3). Полученные значения корней такие: х1=-0.92, х2=0.21, х3= 0.721 (рис. 18).

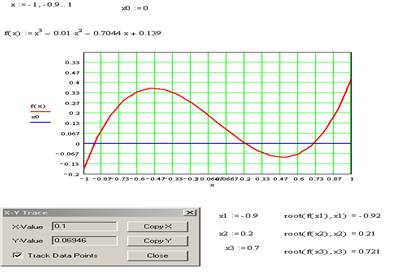

Рисунок 18 – Результат нахождения корней с использованием функции root

II Для уравнения найти корни на интервале [-1.1, 7.1] , шаг изменения переменной х равен 0.1.

1. Создать вектор из коэффициентов уравнения, используя панель управления Matrix (Матрица) (рис.19) и задав один столбец и четыре строки для коэффициентов уравнения.

Рисунок 19 – Диалоговое окно для определения вектора из коэффициентов уравнения

Вектор из коэффициентов уравнения будет иметь следующий вид

2. С помощью встроенной функции r:=polyroots(v) найти корни уравнения и представить их в виде вектора r T , транспонированного по отношению к r, то есть преобразованного из столбца в строку.

3. Создать циклы для переменной х и количества найденных корней:

4. Построить графики для функции и определить функцию в точках корней. В точках корней значения функции равны нулю.

5. Определить значения корней на графике (рис. 20).

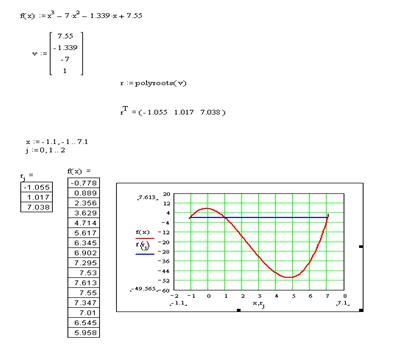

Рисунок 20 – Результат нахождения корней с использованием функции polyroots

III Для уравнения найти корни с использованием символьных решений уравнений.

1. Записать левую часть уравнения

2. Поставить логический знак «=» и в правой части записать 0.

3. Выделить переменную х.

4. Обратиться в главном меню MathCad к команде Symbolic/Variable/ Solve.

Найдены корни уравнения запишутся в виде вектора:

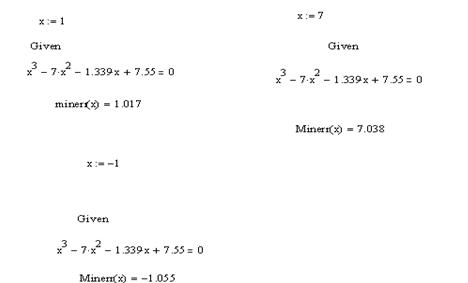

IV Найти приближенное решение вышеприведенного уравнения с использованием функции minerr( x1,…).

1. Задать приближение последовательно для первого корня х:=1.

2. Ввести ключевое слово given (дано), с которого начинается блок решений.

3. Записать уравнение, используя знак логического равенства между правой и левой частью уравнения.

4. Обратиться к функции minerr( x). Корень будет найдено.

5. Аналогические действия выполнить для двух других корней уравнения, поскольку уравнения третьей степени имеет не больше трех корней.

Контрольные вопросы

1 Какие встроенные функции позволяют находить корни уравнения?

2 Как выполняется символьное нахождение корней уравнений?

Лабораторная работа №3
Действия с матрицами в MathCad

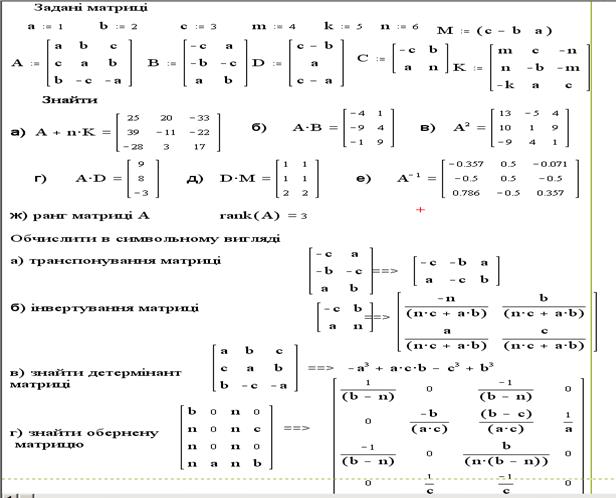

Цель работы:выполнение действий с матрицами в программе MathCad .

Указания к выполнению лабораторной работы:

1. Запустить программу MathCad .

2. Создать матрицы , , , , , из коэффициентов a, b, c, m, k, n в соответствии с вариантом задания.

3. Выполнить действия с матрицами в соответствии с вариантом задания.

4. Найти ранг матрицы А.

5. В символьном виде выполнить транспонирование матрицы В, инвертирование матрицы А.

6. Найти обратную матрицу К. Найти детерминант матрицы А.

Таблица 2.1 – Варианты заданий к лабораторной работе № 2

Номер варианта	Значение элементов матриц	Действия с матрицами
a=1; b=0.5; c=-1; m=2; k=-2.1;n=-0.8	1) A+A×M; 2) B×C; 3) M 3 ; 4)D+m×K; 5)A×D+D×M; 6)K -2
a=-2; b=1; c=1.5; m=-3; k=-0.1;n=1.8	1) A+B×M; 2) M×C; 3) B 3 ; 4)C+m×K; 5)AB+D×K 6)D -3
a=-1; b=5; c=1.3; m=0.9; k=0.1;n=-0.5	1) A-M; 2) B-a×C 3) M 2 -B; 4)D-×K; 5)A+7×D; 6)A -2
a=1; b=0.5; c=1; m=0.2; k=0.27 ;n=0.7	1) A 2 ; 2) B×C+M; 3) n×M 2 ; 4)D-K; 5)A×B-D×C; 6)D -2
a=3; b=2.1; c=0.91; m=1.2; k=1; n=3	1) A 2 +M; 2) B-M; 3) b×C -3 ; 4)D+3K; 5)A×K-D; 6)M -2
a=4; b=-0.5; c=-1; m=3.2; k=1.1;n=1.8	1) A+B×M; 2) M×C; 3) B 3 ; 4)C+m×K; 5)AB+D×K 6)D -3
a=1; b=2.5; c=0.3; m=1; k=-2.1;n=-0.8	1) A-M; 2) B-a×C 3) M 2 -B; 4)D-×K; 5)A+7×D; 6)A -2
a=2; b=0.5; c=-1.1; m=2; k=1.9 ;n=-3.8	1) A 2 ; 2) B×C+M; 3) n×M 2 ; 4)D-K; 5)A×B-D×C; 6)D -2
a=3; b=-2.5; c=4; m=3; k=-2.1;n=0.8	1) A 2 +M; 2) B-M; 3) b×C -3 ; 4)D+3K; 5)A×K-D; 6)M -2
a=3.1; b=1.5; c=2.1; m=3.2; k=1.1;n=-1.6	1) A+A×M; 2) B×C; 3) M 3 ; 4)D+m×K; 5)A×D+D×M; 6)K -2
a=-2; b=1; c=1.5; m=-3; k=-0.1;n=1.8	1) A+B×M; 2) M×C; 3) B 3 ; 4)C+m×K; 5)AB+D×K 6)D -3
a=-1; b=5; c=1.3; m=0.9; k=0.1;n=-0.5	1) A-M; 2) B-a×C 3) M 2 -B; 4)D-×K; 5)A+7×D; 6)A -2
a=1; b=0.5; c=1; m=0.2; k=0.27 ;n=0.7	1) A 2 ; 2) B×C+M; 3) n×M 2 ; 4)D-K; 5)A×B-D×C; 6)D -2
a=3; b=2.1; c=0.91; m=1.2; k=1; n=3	1) A 2 +M; 2) B-M; 3) b×C -3 ; 4)D+3K; 5)A×K-D; 6)M -2
a=4; b=-0.5; c=-1; m=3.2; k=1.1;n=1.8	1) A+B×M; 2) M×C; 3) B 3 ; 4)C+m×K; 5)AB+D×K 6)D -3
a=1; b=2.5; c=0.3; m=1; k=-2.1;n=-0.8	1) A+B×M; 2) M×C; 3) B 3 ; 4)C+m×K; 5)AB+D×K 6)D -3

Продолжение табл. 2.1

a=2; b=0.5; c=-1.1; m=2; k=1.9 ;n=-3.8	1) A-M; 2) B-a×C 3) M 2 -B; 4)D-×K; 5)A+7×D; 6)A -2
a=3; b=-2.5; c=4; m=3; k=-2.1;n=0.8	1) A 2 ; 2) B×C+M; 3) n×M 2 ; 4)D-K; 5)A×B-D×C; 6)D -2
a=3.1; b=1.5; c=2.1; m=3.2; k=1.1;n=-1.6	1) A 2 +M; 2) B-M; 3) b×C -3 ; 4)D+3K; 5)A×K-D; 6)M -2
a=1; b=0.5; c=-1; m=2; k=-2.1;n=-0.8	1) A+A×M; 2) B×C; 3) M 3 ; 4)D+m×K; 5)A×D+D×M; 6)K -2
a=-2; b=1; c=1.5; m=-3; k=-0.1;n=1.8	1) A+B×M; 2) M×C; 3) B 3 ; 4)C+m×K; 5)AB+D×K 6)D -3
a=-1; b=5; c=1.3; m=0.9; k=0.1;n=-0.5	1) A-M; 2) B-a×C 3) M 2 -B; 4)D-×K; 5)A+7×D; 6)A -2
a=1; b=0.5; c=1; m=0.2; k=0.27 ;n=0.7	1) A 2 ; 2) B×C+M; 3) n×M 2 ; 4)D-K; 5)A×B-D×C; 6)D -2
a=3; b=2.1; c=0.91; m=1.2; k=1; n=3	1) A 2 +M; 2) B-M; 3) b×C -3 ; 4)D+3K; 5)A×K-D; 6)M -2
a=4; b=-0.5; c=-1; m=3.2; k=1.1;n=1.8	1) A+B×M; 2) M×C; 3) B 3 ; 4)C+m×K; 5)AB+D×K 6)D -3
a=1; b=2.5; c=0.3; m=1; k=-2.1;n=-0.8	1) A+A×M; 2) B×C; 3) M 3 ; 4)D+m×K; 5)A×D+D×M; 6)K -2
a=2; b=0.5; c=-1.1; m=2; k=1.9 ;n=-3.8	1) A+B×M; 2) M×C; 3) B 3 ; 4)C+m×K; 5)AB+D×K 6)D -3
a=3; b=-2.5; c=4; m=3; k=-2.1;n=0.8	1) A-M; 2) B-a×C 3) M 2 -B; 4)D-×K; 5)A+7×D; 6)A -2
a=3.1; b=1.5; c=2.1; m=3.2; k=1.1;n=-1.6	1) A 2 ; 2) B×C+M; 3) n×M 2 ; 4)D-K; 5)A×B-D×C; 6)D -2
a=-2; b=1; c=1.5; m=-3; k=-0.1;n=1.8	1) A 2 +M; 2) B-M; 3) b×C -3 ; 4)D+3K; 5)A×K-D; 6)M -2

Пример

Выполнить действия с матрицами, создав их из заданных коэффициентов a=1, b=2, c= 3, m=4, k=5, n=6. Матрицы имеют следующий вид:

1. Создать матрицы.

1.1. Выбрать панель управления Matrіx (Матрица).

1.2. Определить число строк и столбцов для каждой матрицы (рис.21).

Рисунок 21 — Диалоговое окно для определения размера матрицы

1.3. Матрицы в примере имеют такие размеры: А — (3´3), В — (3´2), С(2´2), М(1´2), К(3´3).

1.4. Заполнить матрицы соответствующими параметрами (рис. 29).

2 Выполнить следующие действия с матрицами:

1) А+n·K; 2)A·B; 3) A 2 ; 4) A·D; 5)D·M; 6) D-1.

3 Найти ранг матрицы А (ранг матрицы -наибольший порядок минора этой матрицы, который отличный от нуля): rank(A).

4 В символьном виде выполнить транспонирование матрицы В, т.е. заменить местами строки и столбцы матрицы В.

4.1 Выделить матрицу В.

4.2 Обратиться в главном меню к команде Symbolіc / Matrіx/Transpose (рис. 28).

5 В символьном виде выполнить инвертирование матрицы А (т.е. найти матрицу, которая будет обратной к матрице А) .

5.1 Выделить матрицу A.

5.2 Обратиться в главном меню к команде Symbolіc/Matrіx/Іnvert (рис.28).

6 В символьном виде найти обратную матрицу К.

6.1 Выделить матрицу К.

6.2 Обратиться в главном меню к команде Symbolіc / Matrіx/Іnvert (рис.28).

7 В символьном виде найти детерминант (определитель) матрицы А.

7.1 Выделить матрицу A.

7.2 Обратиться в главном меню к команде Symbolіc/Matrіx/Determіnant (рис.22).

Рисунок 22 – Меню Symbolic для работы с матрицами в символьном виде

Рисунок 23 – Результаты вычисления матриц

Контрольные вопросы

1 Як можно создать матрицу и вектор?

2 Какие действия выполняются с матрицами?

3 Как определяются элементы матрицы?

Лабораторная работа №4
Нахождение решений системы линейных уравнений в MathCad

Цель работы:нахождение решений системы линейных уравнений в программе MathCad .

Указания к выполнению лабораторной работы:

I Найти решение системы линейных уравнений с использованием функции soln.

1 Запустить программу MathCad.

2 Создать матрицу А из коэффициентов при неизвестных.

3 Создать вектор b из свободных членов.

4 Обратиться к встроенной программе решения линейных уравнений soln и записать soln₁:=А -1 ×b.

5 Получить решение линейного уравнения у векторному виде

IIНайти решение системы линейных уравнений с использованием так званого «блоку решений».

1 Задать начальные значения переменным, которые есть в уравнении.

2 Ввести ключевое слово given (дано), с которого начинается блок решений.

3 Записать уравнение, используя знак логического равенства между правой и левой частью уравнения из панели управления Evaluation (Выражения).

4 Ввести ключевое слово find (найти), которым заканчивается блок решений.

IIIНайти решение вышеприведенной системы уравнений с использованием функции lsolve.

1Создать матрицу А из коэффициентов при неизвестных.

2 Создать вектор b из свободных членов.

4 Обратиться к встроенной программе решения линейных уравнений lsolve и записать lsolve(А,b).

5 Получить результат решения линейного уравнения в векторном виде

IVНайти приближенное решение с использованием функции minerr(x1,…).

1 Задать приближение последовательно для значений переменной х1, х2,… хn.

2 Ввести ключевое слово given (дано), с которого начинается блок решений.

3 Записать систему уравнений, используя знак логического равенства между правой и левой частями каждого уравнения.

4 Обратиться к функции minerr( x1,x2. ). Значения неизвестных будут найдены.

Таблица 3.1 – Варианты заданий к лабораторной работе № 3

№ варианта	Коэффициенты при неизвестных	Свободные члени
a₁₁ а₂₁ а₃₁ а₄₁	а₁₂ а₂₂ а₂₃ а₂₄	а₁₃ а₂₃ а₃₃ а₃₄	а₁₄ а₂₄ а₃₄ а₄₄	в₁ в₂ в₃ в₄
0,12	-0,43	0,14	0,64	-0,17
-0,07	0,34	-0,72	0,32	0,62
1,18	-0,08	-0,25	0,43	1,12
1,17	0,53	-0,84	-0,53	1,15
0,12	-0,43	0,14	0,64	-0,17
-0,07	0,34	-0,72	0,32	0,62
1,18	-0,08	-0,25	0,43	1,12
1,17	0,53	-0,84	-0,53	1,15
3,7	5,6	9,5
3,36	31,1	1,5
7,93	4,2	6,3	4,4
42,7	3,7	6,2
1,3	1,6	2,2
4,4	6,7	2,5
2,8	0,73	67,8
3,4
5,3	1,6	5,5	3,3
4,1	6,4	3,9
2,1	3,3	2,04	4,9
3,1
0,2
8,3	5,3
2,6	6,1	4,1
0,93	3,8
34,7
3,6
3,4	4,2
44,7
5,1	0,2
3,4	5,34
2,7	6,7
3,3
2,5	1,3
5,2	0,78
6,11	4,2
6,78	3,76
2,3
3,4	2,5
0,2
1,25
3,3	8,2
1,2
1,3
5,9
6,6
3,3	2,1
4,8
0,4
0,2
1,3	1,5	2,22	3,2
3,4	5,55	1,3
3,3	2,2	6,77
4,9	3,6	6,88
0,4
0,3
3,3	7,6	5,5
5,4
9,2
3,2
0,44
0,67

3,35	5,3
4,22	6,7	3,5
2,8	3,8	2,9
2,34	3,44
5,23
13,4	6,33	5,1	2,11	3,33
4,66	6,1	3,33	5,44	0,11
2,22	2,55	6,33	4,44
2,98	3,78	6,11	3,33

Пример

I Найти решение системы уравнений с использованием функции soln

1 Создать матрицу А

А:= .

2 Создать вектор b

b:= .

3 Найти решение системы, используя функцию soln

4 Результат решения

II Найти решение вышеприведенной системы уравнений с использованием так званого «блоку решений»

1 Задать начальные значения переменным, которые присутствуют в уравнении

2 Ввести ключевое слово given (дано), с которого начинается блок решений.

3 Записать уравнение, используя знак логического равенства между правой и левой частями уравнения из панели управления Evaluation (Выражения).

4 Ввести ключевое слово find (найти), которым заканчивается блок решений.

5 Результат решения

IIIНайти решение вышеприведенной системы уравнений с использованием функции lsolve.

1 Создать матрицу А

2 Создать вектор b

3 Найти решение системы, используя функцию lsolve:

IVНайти решение вышеприведенной системы уравнений с использованием функции minerr (x,у,z).

1 Задать начальные условия для неизвестных, например, x=1,у=1,z=1.

2 Ввести ключевое слово given (дано), с которого начинается блок решений.

3 Записать уравнения, используя знак логического равенства между правой и левой частью уравнения из панели.

4 Обратиться к функции minerr (x,у,z). Решение системы уравнений будет найдено.

Контрольные вопросы

1 Какие встроенные функции позволяют найти решение системы линейных уравнений?

2 В каком виде представляются результаты решения системы линейных уравнений?

Лабораторная работа №5
Нахождение решений системы нелинейных уравнений в MathCad

Цель работы: нахождение решений системы нелинейных уравнений в программе MathCad .

Указания к выполнению лабораторной работы:

І Найти решение системы нелинейных уравнений с использованием так называемого «блока решений».

1 Задать начальные значения переменным, которые есть в уравнении.

2 Ввести ключевое слово gіven (дано), из которого начинается блок решений.

3 Записать уравнение, используя знак логического равенства между правой и левой частями уравнения из панели управления.

4 Ввести ключевое слово fіnd (найти), которым заканчивается блок решений.

ІІ. Найти приближенное решение с использованием функции mіnerr(x1. ).

1 Задать приближение последовательно для значений переменной х1, х2. хn.

2 Ввести ключевое слово gіven (дано), из которого начинается блок решений.

4 Обратиться к функции mіnerr( x1,x2. ). Значение неизвестных будет найдено.

Таблица 4.1 – Варианты задания к лабораторной работе №4

№ варианта	Система уравнений	№ варианта	Система уравнений

Пример

Найти решение системы нелинейных уравнений с использованием так называемого «блока решений».

1 Задать начальные значения переменным, которые есть в уравнении

2 Ввести ключевое слово given (дано), с которого начинается блок решений.

3 Записать уравнения, используя знак логического равенства между правой и левой частью уравнения из панели управления

4 Ввести ключевое слово find (найти), которым заканчивается блок решений.

5 Результат решения

IIНайти приближенное решение с использованием функции minerr(x1,…).

1 Задать приближения последовательно для значений переменной х=1, y=1.

2 Ввести ключевое слово given (дано), с которого начинается блок решений.

3 Записать систему уравнений, используя знак логического равенства между правой и лево частью каждого уравнения.

4 Обратится к функции minerr( x,y.). Значение неизвестных будет найдено.

Контрольные вопросы

1 Какие встроенные функции позволяют найти решение системы нелинейных уравнений?

2 В каком виде представляются результаты решения системы нелинейных уравнений?

3 Нужно ли задавать начальные приближения при решении системы нелинейных уравнений?

Лабораторная работа № 6
Символьные действия математического анализа в MathCad

Цель работы:определение неопределенных и определенных интегралов и производных в программе MathCad с использованием символьных операций.

Указания к выполнению лабораторной работы:

1 Запустить программу MathCad.

2 Записать на рабочем листе в соответствии с номером варианта формулы для определения неопределенных интегралов, определенных интегралов, производных первого порядка. От производных первого порядка определить производные второго, третьего порядков.

3 Применить последовательно к каждой функции команды меню Symbolic/Simplify, отметив последовательно каждую из функций.

Таблица 5.1 – Варианты задания к лабораторной работе №5
