На этом шаге мы рассмотрим несколько примеров построения поверхностей в пространстве.
Задание 1. Построить часть плоскости, лежащей в I квадранте x [0;6] с шагом = 0,5; y [0;6] с шагом = 1. Плоскость задана уравнением 2x + 4y — 2z + 2 = 0.
Решение этого задания можно посмотреть здесь.
Задание 2. Построить эллипсоид, заданный уравнением
при x [-3;3], y [-2;2] с шагом = 0,5.
Решение этого задания можно увидеть здесь.
Задание 3. Построить эллипсоид, заданный уравнением
при x [-2;2] с шагом = 0,5, y [-3;3] с шагом = 1.
Решение этого задания можно посмотреть здесь.
Задание 4. Построить гиперболоид, заданный уравнением
при x [-3;3], y [-2;2] с шагом = 0,5.
Решение этого задания можно посмотреть здесь.
Задание 5. Построить гиперболоид, заданный уравнением
при x [-3;3] с шагом = 0,5, y [-4;4] с шагом = 1.
Решение этого задания можно посмотреть здесь.
Задание 6. Построить параболоид, заданный уравнением
при x [-2;2] с шагом = 0,5, y [-3;3] с шагом = 1.
Решение этого задания можно посмотреть здесь.
Задание 7. Построить параболоид, заданный уравнением
при x [-2;2] с шагом = 0,5, y [-3;3] с шагом = 1.
Решение этого задания можно посмотреть здесь.
Задание 8. Построить конус, заданный уравнением
при x [-2;2] с шагом = 0,5, y [-3;3] с шагом = 1.
Решение этого задания можно посмотреть здесь.
На следующем шаге мы познакомимся со списками.
Видео:Построение поверхности в ExcelСкачать
Эллипс и окружность в EXCEL
history 29 марта 2015 г.
- Группы статей
- Диаграммы и графики
Построим окружность и эллипс.
Вычислим х и y для эллипса из уравнения в параметрической форме: x=a*cos(t) и y=b*sin(t), где а и b — большая и малая полуось. При а=b получим окружность. Зададим угол от 0 до 2*ПИ() в 20 (21) точках.
Выберем тип диаграммы Точечная с гладкими кривыми и маркерами.
Т.к. MS EXCEL автоматически подбирает масштаб координатных осей, то для того чтобы форма эллипса и окружности соответствовала заданной, необходимо зафиксировать максимальное, минимальное значение и цену деления оси.
СОВЕТ : Для начинающих пользователей EXCEL советуем прочитать статью Основы построения диаграмм в MS EXCEL , в которой рассказывается о базовых настройках диаграмм, а также статью об основных типах диаграмм .
Видео:#MicrosoftExcel Строим в Экселе график функции по системе из трёх уравненийСкачать
ЛАБОРАТОРНАЯ РАБОТА №3
Дата добавления: 2014-11-28 ; просмотров: 4326 ; Нарушение авторских прав
Тема: Вычисление сложных функций в Excel
Цель занятия: получить практические навыки вычисления сложных функций от двух переменных z = f(x,у) и построения их графиков в Excel.
1.Создание формул для вычисления функций от двух переменных.
2.Построение графиков типа поверхностей в трехмерном пространстве.
Организационно – методические указания
В качестве примера рассмотрим построение поверхностей второго порядка таких как: эллипсоид, гиперболоид, параболоид и т.п.
1.Рассмотрим построение эллипсоида в Excel в соответствии с уравнением:
Пусть необходимо построить верхнюю часть эллипсоида, лежащую в диапазонах: хÎ[–3; 3], уÎ[–2; 2] с шагом D=0,5 для обеих переменных.
Решение данной задачи включает следующие этапы.
1.1.Вначале необходимо разрешить уравнение относительно переменной z:
1.2.Ввести значения переменных х(по вертикали), начиная с ячейки А2 иу(по горизонтали) , начиная с ячейки B1:
· в ячейку А2 вводится первое значение аргумента (х = –3), затем в ячейку A3 вводится второе значение аргумента (х= –2,5)и, выделив блок ячеек А2:АЗ, автозаполнением получаем все значения аргумента х (за правый нижний угол блока протягиваем до ячейки А14).
· значения переменной увводим в строку 1. Для этого в ячейку В1 вводится первое значение переменной (у = –2), в ячейку С1 вводится второе значение переменной ( у = –1,5) , а затем, выделив блок ячеек В1:С1, автозаполнением получаем все значения аргумента (за правый нижний угол блока протягиваем до ячейки J1).
1.3.Вычисление значений функции z. Для этого курсор необходимо поместить в ячейку В2 и вызвать Мастер функций. В появившемся диалоговом окне Мастер функций — шаг 1 из 2 слева в поле Категория выбираем Математические, в поле Функция выбираем функцию Корень инажимаем кнопку ОК. В диалоговом окне Кореньв рабочем поле вводим подкоренное выражение: 1 — $А2^2/9 — В$1^2/4. Обратите внимание, что символы $ предназначены для фиксации адреса столбца А — переменной хистроки 1 — переменной у. Нажимаем кнопку ОК и в ячейке В2 появляется « #ЧИСЛО!», так как при значениях х = –3 и у = –2 точек рассматриваемого эллипсоида не существует (рис 1.).

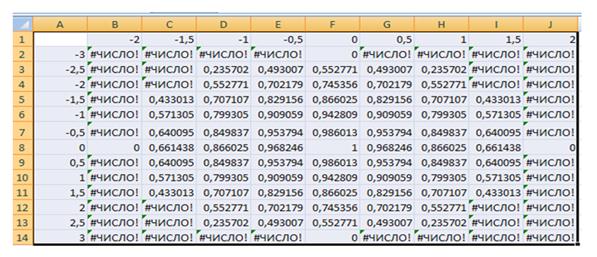

Рис.1. Построение эллипсоида
1.4.Копирование значений функции из ячейки В2, для чего автозаполнением (протягиванием вправо) копируем эту формулу вначале в диапазон B2:J2, а затем протягиванием вниз копируем в диапазоне ВЗ:J14.
В результате должна быть получена таблица всех точек эллипсоида (рис.1).
1.5.Построение диаграммы. Выделяем полученную таблицу (A1: J14), вызываем вкладку Вставкаи в группе Диаграммывыбираем График®Все типы диаграмм®окноВставка диаграмм.В данном окне выбираем Поверхность®типПроволочная поверхностьи нажимаем ОК,в результате получаем поверхность эллипсоида (рис.2).Далее,используясредстваРабота с диаграммами ,оформляем полученную поверхность. Например, вкладки Стенка и Основание диаграммы позволяют определить их цвета. Для этого выберите опцию Дополнительные параметры стенок и вид заливки, название диаграммы и т.п. Выполните данные действия самостоятельно.
2.Рассмотрим построение гиперболоида следующего вида:
Пусть необходимо построить верхнюю часть гиперболоида, лежащую в диапазонах: хÎ[–3; 3], уÎ[–2; 2] с шагом D=0,5 для обеих переменных.
2.1.Вначале необходимо преобразовать уравнение относительно переменной Z:

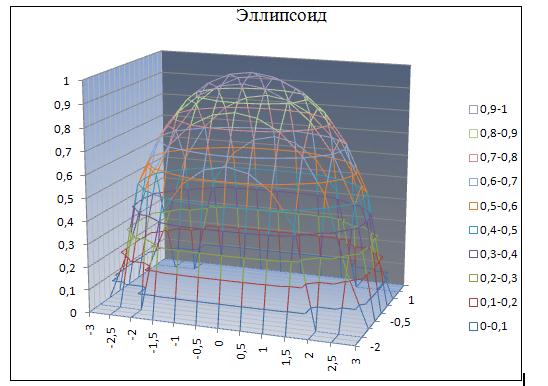

Рис.2. Поверхность эллипсоида
2.2.Введем значения переменной хв столбец А. Для этого в ячейку А1 вводим символ x, в ячейку А2 вводится первое значение аргумента х = –3, а в ячейку A3 — второе значение аргумента х = –2,5. Затем, выделив блок ячеек А2:АЗ, автозаполнением получаем все значения аргумента (за правый нижний угол блока протягиваем до ячейки А14).
Значения переменной увводим в строку 1. Для этого в ячейку В1 вводится первое значение переменной у= –2, в ячейку С1 — второе значение переменной у = –1,5, а затем, выделив блок ячеек В1:С1,автозаполнением получаем все значения аргумента (за правый нижний угол блока протягиваем до ячейки J1).
2.3.Вычисление значения переменной Z. Для этого табличный курсор необходимо поместить в ячейку В2 , вызвать Мастер функций,в поле Категория выбрать Математические, в поле Функция выбираем функцию Кореньи нажимаем кнопку ОК. В рабочее поле вводим подкоренное выражение: 1 + $А2^2/9 + В$1^2/4инажимаем кнопку ОК. В ячейке В2появляется 1,732051. Теперь необходимо скопировать функцию из ячейки В2. Для этого автозаполнением (протягиванием вправо) копируем эту формулу вначале в диапазон B2:J2, после чего протягиванием вниз — в диапазоне ВЗ:J14.

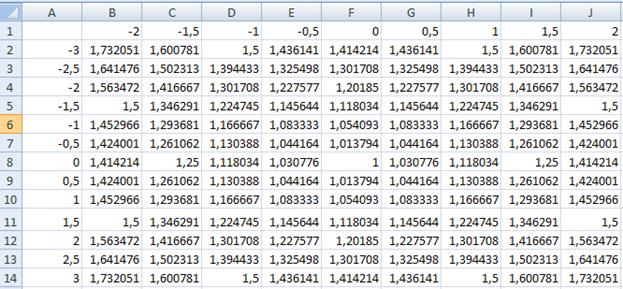

В результате должна быть получена таблица точек гиперболоида (рис.3.):
Рис.3. Построение гиперболоида
Построение диаграммы гиперболоида выполните самостоятельно по аналогии с эллипсоидом. Ниже на рис.4 приведен вариант диаграммы гиперболоида , построенного на основании данной таблицы.
