Как получить олово уравнения реакций

Химические свойства олова

Олово – это легкий металл с атомным номером 50, который находится в 14-й группе периодической системы элементов. Этот элемент был известен еще в древности и считался одним из самых редких и дорогих металлов, поэтому изделия из олова могли позволить себе самые богатые жители Римской Империи и Древней Греции. Из олова изготавливали специальную бронзу, которой пользовались еще в третьем тысячелетии до нашей эры. Тогда бронза была самым прочным и популярным сплавом, а олово служило одной из примесей и использовалось более двух тысяч лет.

На латыни этот металл называли словом «stan­num», что означает стойкость и прочность, однако таким названием ранее обозначался сплав свинца и серебра. Только в IV веке этим словом начали называть само олово. Само же название «олово» имеет множество версий происхождения. В Древнем Риме сосуды для вина делались из свинца. Можно предположить, что оловом называли материал свинец, из которого изготавливали сосуды для хранения напитка оловина, употребляемого древними славянами.

В природе этот металл встречается редко, по распространенности в земной коре олово занимает всего лишь 47-е место и добывается из касситерита, так называемого оловянного камня, который содержит около 80 процентов этого металла.

Применение в промышленности

Так как олово является нетоксичным и весьма прочным металлом, он применяется в сплавах с другими металлами. По большей части его используют для изготовления белой жести, которая применяется в производстве банок для консервов, припоев в электронике, а также для изготовления бронзы.

Физические свойства олова

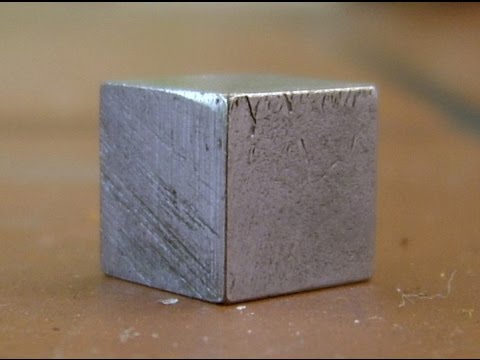

Этот элемент представляет собой металл белого цвета с серебристым отблеском.

Если нагреть олово, можно услышать потрескивание. Этот звук обусловлен трением кристалликов друг о друга. Также характерный хруст появится, если кусок олова просто согнуть.

Олово весьма пластично и ковко. В классических условиях этот элемент существует в виде «белого олова», которое может модифицироваться в зависимости от температуры. Например, на морозе белое олово превратится в серое и будет иметь структуру, схожую со структурой алмаза. Кстати, серое олово очень хрупкое и буквально на глазах рассыпается в порошок. В связи с этим в истории есть терминология «оловянная чума».

Раньше люди не знали о таком свойстве олова, поэтому из него изготавливались пуговицы и кружки для солдат, а также прочие полезные вещи, которые после недолгого времени на морозе превращались в порошок. Некоторые историки считают, что именно из-за этого свойства олова снизилась боеспособность армии Наполеона.

Получение олова

Основным способом получения олова является восстановление металла из руды, содержащей оксид олова(IV) с помощью угля, алюминия или цинка.

Особо чистое олово получают электрохимическим рафинированием или методом зонной плавки.

Химические свойства олова

При комнатной температуре олово довольно устойчиво к воздействию воздуха или воды. Это объясняется тем, что на поверхности металла возникает тонкая оксидная пленка.

На воздухе олово начинает окисляться только при температуре свыше 150 °С:

Если олово нагреть, этот элемент будет реагировать с большинством неметаллов, образуя соединения со степенью окисления +4 (она более характерна для этого элемента):

Взаимодействие олова и концентрированной соляной кислоты протекает довольно медленно:

Sn + 4HCl → H₂[SnCl₄] + H₂

С концентрированной серной кислотой олово реагирует очень медленно, тогда как с разбавленной в реакцию не вступает вообще.

Очень интересна реакция олова с азотной кислотой, которая зависит от концентрации раствора. Реакция протекает с образованием оловянной кислоты, H₂S­nO₃, которая представляет собой белый аморфный порошок:

3Sn + 4H­NO₃ + nH₂O = 3H₂S­nO₃·nH₂O + 4NO

Если же олово смешать с разбавленной азотной кислотой, этот элемент будет проявлять металлические свойства с образованием нитрата олова:

4Sn + 10H­NO₃ = 4Sn(NO₃)₂ + NH₄NO₃ + 3H₂O

Нагретое олово нагреть может реагировать со щелочами с выделением водорода:

Sn + 2KOH + 4H₂O = K₂[Sn(OH)₆] + 2H₂

Здесь вы найдете безопасные и очень красивые эксперименты с оловом.

Степени окисления олова

В простом состоянии степень окисления олова равняется нулю. Также Sn может иметь степень окисления +2: оксид олова(II) SnO, хлорид олова(II) SnCl₂, гидроксид олова(II) Sn(OH)₂. Степень окисления +4 наиболее характерна для оксида олова(IV) SnO₂, галогенидах(IV), например хлорид SnCl₄, сульфид олова(IV) SnS₂, нитрид олова(IV) Sn₃N₄.

Получение олова

Получение олова в производстве

Что такое получение олова это процесс переработки олово содержащих руд минерала касситерита SnО₂.

Получение происходит в несколько этапов: обогащение, восстанавливают в электрических печах, рафинирование пирометаллургическими способами, или электролитически.

В лабораторных условиях получение олова заключается в восстановлении оксида или оловянной кислоты с углеродом.

Применение олова

Олово применяют для лужения жести, в производстве сплавов (бронз, баббитов), для пайки и припоя, для изготовления фольги. Мировое производство олова составляет сейчас около 250 тыс. т в год. В природе олово встречается в виде минерала касситерита SnО₂. Оловянные руды, содержащие этот минерал, вначале обогащают (преимущественно гравитацией). Концентраты после предварительной обработки для удаления основного количества примесей (обжига, магнитной сепарации, спекания с содой и т. д.) подвергают восстановительной плавке в отражательных или электрических печах с получением чернового олова.

Черновое олово содержит от 94 до 99,5% Sn и примеси, которые необходимо удалить. Рафинирование олова может производиться как пирометаллургическими способами, так и электролитически. Огневое рафинирование обычно включает в себя несколько операций очистки от разных примесей и дает металл с содержанием 99,75—99,88% Sn. Однако в некоторых случаях с помощью пирометаллургических способов получить чистый металл не удается (с трудом удаляется свинец, практически не удаляется висмут). Электролитическое рафинирование позволяет получить олово высокой чистоты (до 99,99%).

Помимо рафинирования, в производстве олова получило значительное распространение электролитическое извлечение олова из отходов луженой жести (обрезков жести и лома консервных банок), Это важная отрасль металлургии вторичных цветных металлов, так как на лужение жести расходуется 30—45% всего выплавляемого из руд олова.

Получение электролитическим рафинированием чернового олова

Стандартный потенциал двухвалентного олова φ°_Sn/Sn 2+ = —0,136 в, четырехвалентного φ°_Sn/Sn 4+ =+0,010 в. Из других ме таллов близким потенциалом обладает лишь свинец φ°_Sn/Sn 2+ = —0,126в), поэтому электролитическое рафинирование олова в растворах, содержащих ионы Sn 2+ или Sn 4+ , при условии отсутствия в электролите ионов Рb 2+ , должно протекать достаточно успешно. Черновое олово, поступающее на рафинирование, содержит примеси Fe, Сu, Sb, As и др. Железо и другие электроотрицатель ные металлы растворяются на аноде и остаются в растворе, не осаждаясь на катоде. Медь, сурьма, мышьяк и другие электроположительные металлы выпадают в шлам. Перенапряжение водорода на олове при средних плотностях тока составляет около 0,5 9 поэтому совместного выделения водорода с оловом на катоде при умеренной катодной поляризации, как правило, не приходится опасаться.

Электролиты для рафинирования олова можно подразделить на две группы: щелочные и кислые. К первым относятся щелочно-сульфидные растворы. Ко вторым — кремнефтористоводородные, сульфатные, смешанные сульфатно-хлоридные электролиты, сульфаминовые и др. Щелочно-сульфидные растворы первыми получили применение в рафинировании олова; олово в них четырехвалентно и находится преимущественно в виде тиостанната натрия Na₄SnS₄. Электролит состоит из раствора Na₂S (около 100 г /л) с добавкой или без добавки некоторого количества едкого натра. Электролиз ведется при высоких температурах (

90° С). Применение такого электролита исключает опасность катодного осаждения свинца, так как последний дает нерастворимый сульфид. Наряду с этим возникает возможность соосаждения сурьмы, поскольку она в некоторой степени анодно растворяется; поэтому содержание ее в анодном металле ограничивается (предел содержания в аноде сурьмы 0,5%).

Электролиз в щелочно-сульфидном электролите может быть начат с раствором, не содержащим олова. По мере электролиза олово анодно растворяется, переходя в раствор в виде тиостанната. Содержание олова возрастает, пока не достигает некоторого стабильного значения (8—10 г/л). После этого концентрация основных компонентов в растворе удерживается постоянной в течение длительного времени, и электролит не требует никакой корректировки в течение 5—8 месяцев (не считая добавки воды для компенсации испарившейся).

Рафинирование ведут в железных освинцованных ваннах с помещенными на дне паровыми змеевиками для подогрева раствора. Аноды отливают из чернового олова (толщиной 10—15 мм), катоды представляют собой железные, тщательно луженые оловом листы, съем катодного металла производится путем опускания катодных листов с наросшим на них осадком в ванну с расплавленным оловом.

Выход анодного скрапа при электролизе в щелочно-сульфидном растворе составляет около 20%. В шлам переходит порядка 2% Sn.

Процесс электролиза ведут при 80—90° С с катодной плотностью тока 50—80 а/м 2 и напряжением на ванне 0,1—0,3 в. Катодный выход по току равен примерно 95%; удельный расход электроэнергии составляет при этом 100—300 квт • ч/т.

Достоинства электролиза в щелочно-сульфидном электролите — простота и дешевизна аппаратуры, возможность рафинирования.

Относительно грязного анодного металла. Недостатки способа — малая производительность ванн (высокая плотность тока увеличивает опасность выделения водорода), высокая температура электролита, антисанитарные условия работы в цехе (выделение сероводорода).

В настоящее время преимущественное распространение для рафинирования олова получили кислые электролиты. Существенным преимуществом электролиза в кислых растворах является то, что олово в них находится в виде двухвалентных катионов Sn 2+ и поэтому выход катодного металла при одной и той же затрате тока оказывается .вдвое большим. Кроме того, поскольку потенциал двухвалентного олова отрицательнее потенциала четырехвалентного, при электролизе в кислых растворах большее количество металлов-примесей (таких, как висмут, мышьяк, сурьма) остается нерастворенным на аноде и переходит в шлам.

Из группы кислых электролитов до недавнего времени наибольшее распространение имели электролиты, содержащие кремнефтористоводородную кислоту H₂SiF₆. Такой электролит содержит около 200 г/л H₂SiF₆; 1 г/л H₂SО₄ и 60 г/л Sn 2+ в виде кремнефторида олова. Электролиз проводился при катодной плотности тока около 120 а/м 2 .

Кремнефтористоводородные электролиты позволяют получать весьма чистый катодный металл, при этом удается полностью избавиться также от свинца (введением в электролит серной кислоты). В кремнефтористоводородном электролите (как и в других кислых электролитах) катодное олово склонно образовывать игольчатые кристаллы, однако введение поверхностно-активных веществ позволяет получить достаточно ровные осадки. Недостатком этого электролита является его дороговизна и малая стойкость, а также то, что в нем может происходить пассивирование анода.

Более высокие показатели, чем при электролизе в чисто кремнефтористоводородном электролите, дает процесс в смешанном растворе. Такой электролит содержит порядка 30—50 г/л H₂SiF₆, 60—80 г/л H₂SО₄, 30 г/л Sn (в виде SnSО₄); в качестве поверхностно-активных добавок используют столярный клей, крезоловую кислоту и др. Электролиз проводят при 30—35° С с катодной плотностью тока порядка 60—70 а/м 2 . Напряжение на ванне равно 0,3—0,4 в, катодный выход по току составляет около 90%. Раствор более дешев по сравнению с чисто кремнефтористоводородным, явление пассивирования анодов проявляется в нем слабее, аппаратура наиболее проста и дешева. Недостатком кремнефтористых электролитов является их малая стойкость, приводящая к выделению из ванн ядовитого фтористого водорода.

Хорошие показатели электролитического рафинирования олова дают растворы, состоящие из серной и фенолсульфоновой (С₆Н₄ОНSO₃Н) или крезолсульфоновой (СН₃С₆Н ₃ОНSO ₃H) кислот. Такие электролиты содержат около 70—80 г/л H₂SO₄,40 г/л фенол- или крезолсульфоновой кислоты и 30 г/л Sn (в виде SnSO₄). Процесс ведут при 35° С с катодной плотностью тока 85—100 а/ж 2 , напряжением на ванне 0,2—0,35 в и выходом по току 85—90%. Электролит позволяет получать достаточно плотный и ровный катодный осадок, не вызывает пассивирования анода и обеспечивает высокую чистоту металла. Сульфокислоты в этом электролите — поверхностно-активные добавки.

Для рафинирования олова используют также сульфаминовый электролит, в котором олово находится в виде сульфамината (соль сульфаминовой кислоты NH₂SO₃H). Раствор содержит около 80—100 г/л свободной сульфаминовой кислоты, 35—40 г/л H ₂SO₄, 40—50 г/л Sn 2+ , а также добавки (клей, β-нафтол) порядка 4—5 г/л. Сульфаминат олова склонен к гидролизу; для его предупреждения в электролит добавляют серную кислоту. Гидролизу способствует также повышение температуры, поэтому процесс ведут при умеренном температурном режиме. Процесс проводят при 20—30° С с катодной плотностью тока 300—500 а/м 2 и выходом по току 94—96%. Из примесей, содержащихся в аноде, наибольшую опасность представляет свинец. Несмотря на присутствие в растворе серной кислоты переход его в катодный осадок происходит в заметных количествах (пропорционально его содержанию в аноде). Прочие примеси мало влияют на чистоту осадка.

Достоинства сульфаминового электролита — простота его приготовления, отсутствие явления пассивации анода (анодная поляризация в этом электролите очень незначительна). Основной недостаток этого электролита — высокий расход сульфаминовой кислоты (около 70 кг/т олова) и добавок, что удорожает процесс.

Электролитическое снятие олова с белой жести

Процесс состоит в том, что луженое железо (белая жесть) помещается в электролизер и анодно поляризуется. Олово переходит в раствор и осаждается на катоде. Электролит должен быть таким, чтобы обеспечить растворение олова при одновременной пассивации железа анода. Таким электролитом служит раствор едкого натра.

Анодное растворение олова может происходить с образованием ионов Sn 2+ и Sn 4+ . Так как стандартный потенциал φ°_Sn/Sn 2+ более электроотрицателен, чем стандартный потенциал φ°_Sn/Sn 4+ , то олово в раствор переходит преимущественно в виде Sn 2+ , однако за счет анодной поляризации может образовываться и некоторое количество ионов Sn 4+ . Кроме того, уже непосредственно в растворе часть Sn 2+ окисляется до Sn 4+ кислородом воздуха. В щелочном растворе ионы Sn 2+ и Sn 4+ образуют анионы станнита и станната

На катоде прежде всего должно идти восстановление ионов Sn 4+ , как обладающих более электроположительным стандартным потенциалом. Так как концентрация Sn 4+ в растворе мала, катодная поляризация быстро смещает потенциал катода до равновесного потенциала осаждения Sn 2+ , поэтому происходит одновременный разряд ионов Sn 2+ и Sn 4+ .

Осаждение олова из растворов

Электроосаждение олова из щелочных растворов, в которых оно находится в виде станнитов и станнатов, приводит к получению рыхлых губчатых осадков, не прочно удерживающихся на катоде, поэтому процесс сопровождается выпадением части катодного металла в шлам. Качество осадка ухудшается при повышении плотности тока и понижении температуры.

В начале процесса электролит содержит практически лишь NaOH, на аноде идет процесс растворения олова, а на катоде выделение водорода. Когда концентрация Sn в растворе станет настолько значительной, что потенциал его выделения достигнет потенциала выделения водорода, последнее постепенно уступает место осаждению олова. После растворения всего олова на аноде начинается выделение кислорода. При этом потенциал анода резко возрастает (напряжение на ванне увеличивается с 0,7—0,9 до 2,5 в). Катодный же процесс осаждения олова продолжается еще некоторое время (до значительного снижения его концентрации). По мере работы раствор постепенно поглощает из воздуха углекислый газ. При этом получается карбонат натрия Na₂CO₃. Большое содержание Na ₂CO₃ (свыше 25—30 г/л) снижает растворимость станната и способствует его гидролизу с образованием на аноде корки SnO₂, приводящей к его пассивированию. Поэтому часть раствора отбирают на регенерацию, при которой накопившийся Na ₂CO₃ вновь каустифицирует с помощью извести.

Электролиз ведется в железных ваннах. Предварительно обезжиренную жесть прессуют в неплотные пакеты, которые загружают в корзины, изготовленные из железной сетки. Корзины-аноды подвешивают в ванну, между ними размещают железные катоды. Основная масса олова осаждается в виде губки на катодах, некоторая часть падает на дно ванны.

Средний состав электролита: 100—120 г/л NaOH, 20 г/л Sn. Катодная плотность тока 100 а/м 2 , температура электролиза 70° С. Условный выход по току (считая на Sn 4+ ) 90%, на практике это соответствует примерно затрате тока 1 а •ч на 1 г катодно осажденного олова. Удельный расход электроэнергии составляет около 1800—2000 кет • ч/т. Катодный металл содержит около 99,85% Sn (остальное — свинец, сурьма, медь).

Статья на тему Получение олова

Похожие страницы:

Понравилась статья поделись ей

Leave a Comment

Для отправки комментария вам необходимо авторизоваться.

Олово

Олово
Серебристо-белый мягкий, пластичный металл (β-олово) или серый порошок (α-олово)

Название, символ, номерОлово / Stannum (Sn), 50Атомная масса
(молярная масса)118,710(7) а. е. м. (г/моль)Электронная конфигурация[Kr] 4d 10 5s 2 5p 2Радиус атома162 пмКовалентный радиус141 пмРадиус иона(+4e) 71 (+2) 93 пмЭлектроотрицательность1,96 (шкала Полинга)Электродный потенциал−0,136Степени окисления+4, +2Энергия ионизации
(первый электрон)708,2 (7,34) кДж/моль (эВ)Плотность (при н. у.)7,31 г/см³Температура плавления231,91 °CТемпература кипения2893 K, 2620 °CУд. теплота плавления7,19; кДж/мольУд. теплота испарения296 кДж/мольМолярная теплоёмкость27,11 Дж/(K·моль)Молярный объём16,3 см³/мольСтруктура решёткитетрагональнаяПараметры решёткиa =5,831; c =3,181 ÅОтношение c/a0,546Температура Дебая170,00 KТеплопроводность(300 K) 66,8 Вт/(м·К)Номер CAS7440-31-54d 10 5s 2 5p 2

Олово (химический символ — Sn; лат. Stannum ) — элемент 14-й группы периодической системы химических элементов (по устаревшей классификации — элемент главной подгруппы IV группы), пятого периода, с атомным номером 50. Относится к группе лёгких металлов. При нормальных условиях простое вещество олово — пластичный, ковкий и легкоплавкий блестящий металл серебристо-белого цвета. Известны четыре аллотропические модификации олова: ниже +13,2 °C устойчиво α -олово (серое олово) с кубической решёткой типа алмаза, выше +13,2 °C устойчиво β -олово (белое олово) с тетрагональной кристаллической решёткой. При высоких давлениях обнаружены также γ -олово и σ -олово.

Содержание

• 1 История
• 2 Происхождение названия
• 3 Физические свойства
  • 3.1 Серое и белое олово
  • 3.2 Изотопы
• 4 Химические свойства
  • 4.1 Металлическое олово
  • 4.2 Олово (II)
  • 4.3 Олово (IV)
• 5 Нахождение в природе
  • 5.1 Месторождения
  • 5.2 Распространённость в природе
  • 5.3 Формы нахождения
    • 5.3.1 Твёрдая фаза. Минералы
    • 5.3.2 Собственно минеральные формы
      • 5.3.2.1 Самородные элементы, сплавы и интерметаллические соединения
      • 5.3.2.2 Окисные соединения олова
        • 5.3.2.2.1 Касситерит
        • 5.3.2.2.2 Гидроокисные соединения
        • 5.3.2.2.3 Силикаты
        • 5.3.2.2.4 Шпинелиды
      • 5.3.2.3 Сульфидные соединения олова
        • 5.3.2.3.1 Станнин
    • 5.3.3 Коллоидная форма
    • 5.3.4 Формы нахождения олова в жидкой фазе
  • 5.4 Промышленные типы месторождений олова
• 6 Производство
• 7 Применение
• 8 Физиологическое действие
• 9 Галерея изображений

История

Олово было известно человеку уже в IV тысячелетии до н. э. Этот металл был малодоступен и дорог, поэтому изделия из него редко встречаются среди римских и греческих древностей. Об олове есть упоминания в Библии, Четвёртой Книге Моисея. Олово является (наряду с медью) одним из компонентов оловяннистой бронзы, изобретённой в конце или середине III тысячелетия до н. э. Поскольку бронза являлась наиболее прочным из известных в то время металлов и сплавов, олово было «стратегическим металлом» в течение всего «бронзового века», более 2000 лет (очень приблизительно: XXXV—XI века до н. э.).

Чистое олово получено не ранее XII в., о нем упоминает в своих трудах Р. Бэкон. До этого олово всегда содержало переменное количество свинца. Хлорид SnCl₄ впервые получил А. Либавий в 1597 г. Аллотропию олова и явление «оловянной чумы» объяснил Э. Кохен в 1899 г.

Происхождение названия

Латинское название stannum , связанное с санскритским словом, означающим «стойкий, прочный», первоначально относилось к сплаву свинца и серебра, а позднее к другому, имитирующему его сплаву, содержащему около 67 % олова; к IV веку н. э. этим словом стали называть собственно олово.

Слово олово — общеславянское, однако в некоторых славянских языках такое же или однокоренное слово (польск. ołów , чеш. olovo , серб. олово и др.) используется для обозначения другого, внешне похожего металла — свинца. Слово олово имеет соответствия в балтийских языках (ср. лит. alavas, alvas , латыш. alva — «олово», прусск. alwis — «свинец»). Оно является суффиксальным образованием от корня ol- (ср. древневерхненемецкое elo — «жёлтый», лат. albus — «белый» и пр.), так что металл назван по цвету.

Физические свойства

Механические и технологические свойства:

модуль упругости 55 ГПа при 0 °С и 48 ГПа при 100 °С; модуль сдвига 16,8—8,1 ГПа; временное сопротивление разрыву — 20 МПа; относительное удлинение — 40 %; твёрдость по Бринеллю — 152 МПа (белое олово), 62 МПа (серое олово); температура литья — 260—300 °С.

При температуре немного выше 170 °С олово становится хрупким.

Стандартный электродный потенциал E °Sn 2+ /Sn равен −0,136 В, а E пары °Sn 4+ /Sn 2+ около 0,151 В.

Серое и белое олово

Простое вещество олово полиморфно. В обычных условиях оно существует в виде β -модификации (белое олово), устойчивой выше +13,2 °C. Белое олово — серебристо-белый, мягкий, пластичный металл, образующий кристаллы тетрагональной сингонии, пространственная группа I4/amd, параметры ячейки a = 0,58197 нм , c = 0,3175 нм , Z = 4 . Координационное окружение каждого атома олова в нём — октаэдр. Плотность β -Sn равна 7,228 г/см 3 . При сгибании прутков олова слышен характерный хруст от взаимного трения кристаллитов.

При охлаждении белое олово переходит в α -модификацию (серое олово). Серое олово образует кристаллы кубической сингонии, пространственная группа Fd3m, параметры ячейки a = 0,646 нм , Z = 8 со структурой типа алмаза. В сером олове координационный полиэдр каждого атома — тетраэдр, координационное число 4. Фазовый переход β -Sn в α -Sn сопровождается увеличением удельного объёма на 25,6 % (плотность α -Sn составляет 5,75 г/см 3 ), что приводит к рассыпанию олова в порошок. Энтальпия перехода α → β ΔH = 2,08 кДж/моль . Одна модификация переходит в другую тем быстрее, чем ниже температура окружающей среды. При −33 °C скорость превращений становится максимальной. Тем не менее белое олово можно переохладить до гелиевых температур. Белое олово превращается в серое также под действием ионизирующего излучения.

Из-за сильного различия структур двух модификаций олова разнятся и их электрофизические свойства. Так, β -Sn — металл, а α -Sn относится к числу полупроводников. Ниже 3,72 К α -Sn переходит в сверхпроводящее состояние. Атомы в кристаллической решётке белого олова находятся в электронном s 2 p 2 -состоянии. Серое олово — ковалентный кристалл со структурой алмаза и электронным sp 3 -состоянием. Белое олово слабо парамагнитно, атомная магнитная восприимчивость χ = +4,5·10 −6 (при 303 К ), при температуре плавления становится диамагнитным, χ = −5,1·10 −6 . Серое олово диамагнитно, χ = −3,7·10 −5 (при 293 К ).

Соприкосновение серого олова и белого приводит к «заражению» последнего, то есть к ускорению фазового перехода по сравнению со спонтанным процессом из-за появления зародышей новой кристаллической фазы. Совокупность этих явлений называется «оловянной чумой». Нынешнее название этому процессу в 1911 году дал Г. Коэн. Начало научного изучения этого фазового перехода было положено в 1870 году работами петербургского учёного, академика Ю. Фрицше. Много ценных наблюдений и мыслей об этом процессе высказано Д. И. Менделеевым в его «Основах химии».

Одним из средств предотвращения «оловянной чумы» является добавление в олово стабилизатора, например висмута. С другой стороны, ускоряет процесс перехода белого олова в серое при не очень низких температурах катализатор хлорстаннат аммония (NH₄)₂SnCl₆.

«Оловянная чума» — одна из причин гибели экспедиции Скотта к Южному полюсу в 1912 году. Она осталась без горючего из-за того, что топливо просочилось из запаянных оловом баков, поражённых «оловянной чумой».

Некоторые историки указывают на «оловянную чуму» как на одно из обстоятельств поражения армии Наполеона в России в 1812 году — сильные морозы привели к превращению оловянных пуговиц на мундирах солдат в порошок.

«Оловянная чума» погубила многие коллекции оловянных солдатиков. Например, в запасниках петербургского музея Александра Суворова превратились в труху десятки фигурок — в подвале, где они хранились, лопнули зимой батареи отопления.

При высоких давлениях обнаружены ещё две модификации олова: γ -олово (переход при температуре 161 °C и давлении около 4 ГПа, при комнатной температуре и давлении 10 ГПа) и σ -олово (переход при температуре около 1000 °C и давлении выше 21 ГПа).

Изотопы

Природное олово состоит из десяти стабильных нуклидов с массовыми числами 112 (в смеси 0,96 % по массе), 114 (0,66 %), 115 (0,35 %), 116 (14,30 %), 117 (7,61 %), 118 (24,03 %), 119 (8,58 %), 120 (32,85 %), 122 (4,72 %) и 124 (5,94 %). Для некоторых из них энергетически возможен двойной бета-распад, однако экспериментально он пока (2018 г.) не наблюдался, поскольку предсказываемый период полураспада очень велик (более 10 20 лет).

Олово обладает наибольшим среди всех элементов числом стабильных изотопов, что связано с тем, что 50 (число протонов в ядрах олова) является магическим числом — оно составляет заполненную протонную оболочку в ядре и повышает тем самым энергию связи и стабильность ядра. Известны два дважды магических изотопа олова, оба они радиоактивны, так как удалены от полосы бета-стабильности: нейтронодефицитное 100 Sn ( Z = N = 50 ) и нейтроноизбыточное 132 Sn ( Z = 50 , N = 82 ).

Изотопы олова 117 Sn и 119 Sn являются мёссбауэровскими изотопами и применяются в гамма-резонансной спектроскопии.

Химические свойства

Металлическое олово

При комнатной температуре олово, подобно соседу по группе германию, устойчиво к воздействию воздуха или воды. Такая инертность объясняется образованием поверхностной плёнки оксидов. Заметное окисление олова на воздухе начинается при температурах выше 150 °C:

При нагревании олово реагирует с большинством неметаллов. При этом образуются соединения в степени окисления +4, которая более характерна для олова, чем +2. Например:

Растворяется в разбавленных кислотах (HCl, H₂SO₄):

Олово реагирует c концентрированной соляной кислотой. При этом белое олово (α-Sn) образует раствор хлорида олова (II), а серое (β-Sn) хлорида олова (IV):

Состав продукта реакции олова с азотной кислотой зависит от концентрации кислоты. В концентрированной азотной кислоте (60%) образуется оловянная кислота β -SnO₂· n H₂O (иногда её формулу записывают как H₂SnO₃). При этом олово ведёт себя как неметалл:

При взаимодействии с разбавленной азотной кислотой (3-5%) образуется нитрат олова (II):

Окисляется растворами щелочей до гидроксостанната (II), который в горячих расстворах склонен к диспропорцианированию:

Sn + NaOH + 3H₂O → Na[Sn(OH)₃] + H₂↑ 2Na[Sn(OH)₃] → Sn + Na₂[Sn(OH)₆] Sn + 2NaOH + 4H₂O → Na2[Sn(OH)₆] + 2H₂↑

Олово (II)

Менее устойчивая степень окисления чем (IV). Вещества имеют высокую восстановительную активность и легко диспропорцианируют:

2SnO → to SnO₂ + Sn

На воздухе соединения быстро окисляются кислородом, как в твердом виде, так и в растворах:

2SnO + O₂ → 2SnO₂ 2Sn 2+ + O2 + 4H + → 2Sn 4+ + 2H₂O

Сильным восстановителем является «оловянная соль» SnCl₂ ⋅ 2H₂O

Оксид можно получить действием аммиака на горячий раствор хлорида олова в атмосфере СO₂:

Также при слабом нагревании гидроксида олова (II) Sn(OH)₂ в вакууме или осторожном нагревании некоторых солей:

В растворах солей олова идёт сильный гидролиз:

При действии на раствор соли Sn(II) растворами сульфидов выпадает осадок сульфида олова (II):

Этот сульфид может быть легко окислен до сульфидного комплекса раствором полисульфида натрия, при подкислении превращающегося в осадок сульфида олова (IV):

Олово (IV)

Оксид олова(IV) (SnO₂) образуется прямым окислением кислородом. При сплавлении с щелочами образует станнаты, при обработке водой образующие гидроксостаннаты:

При гидролизе растворов солей олова (IV) образуется белый осадок — так называемая α -оловянная кислота:

Свежеполученная α -оловянная кислота растворяется в кислотах и щелочах:

При хранении α -оловянная кислота стареет, теряет воду и переходит в β -оловянную кислоту, которая отличается большей химической инертностью. Данное изменение свойств связывают с уменьшением числа активных HO-Sn группировок при стоянии и замене их на более инертные мостиковые -Sn-O-Sn- связи.

Гидрид олова — станнан SnH₄ — можно получить по реакции:

Этот гидрид весьма нестоек и медленно разлагается уже при температуре 0 °C.

Четырёхвалентное олово образует обширный класс оловоорганических соединений, используемых в органическом синтезе, в качестве пестицидов и др.

Нахождение в природе

Олово — редкий рассеянный элемент, по распространённости в земной коре олово занимает 47-е место. Кларковое содержание олова в земной коре составляет, по разным данным, от 2⋅10 −4 до 8⋅10 −3 % по массе. Основной минерал олова — касситерит (оловянный камень) SnO₂, содержащий до 78,8 % олова. Гораздо реже в природе встречается станнин (оловянный колчедан) — Cu₂FeSnS₄ (27,5 % Sn).

Месторождения

Мировые месторождения олова находятся в основном в Китае и Юго-Восточной Азии — Индонезии, Малайзии и Таиланде. Также есть крупные месторождения в Южной Америке (Боливии, Перу, Бразилии) и Австралии.

В России запасы оловянных руд расположены в Хабаровском крае (Солнечный район — месторождения Фестивальное и Соболиное; Верхнебуреинский район — Правоурмийское месторождение), в Чукотском автономном округе (Пыркакайские штокверки; рудник/посёлок Валькумей, Иультин — разработка месторождений закрыта в начале 1990-х годов), в Приморском крае (Кавалеровский район), в Якутии (месторождение Депутатское) и других районах.

Распространённость в природе

Распространённость в природе отражена в следующей таблице:

Геол. объект	Камен. метеориты	Дуниты и др.	Базальты и др.	Диориты и др.	Гранитоиды	Глины и др.	Вода океанов	Живое вещество(% на живой вес)	Почва	Зола растений
Содержание, вес. %	00 1⋅10 −4	0 5⋅10 −5	0 1,5⋅10 −4	0000 −	000 3⋅10 −4	1⋅10 −3	0 7⋅10 −7	0000 5⋅10 −5	1⋅10 −3	00 5⋅10 −4

В незагрязнённых поверхностных водах олово содержится в субмикрограммовых концентрациях. В подземных водах его концентрация достигает единиц микрограмм на литр, увеличиваясь в районе оловорудных месторождений, оно попадает в воды за счёт разрушения в первую очередь сульфидных минералов, неустойчивых в зоне окисления. ПДК_Sn = 2 мг/дм³ .

Олово является амфотерным элементом, то есть элементом, способным проявлять кислотные и основные свойства. Это свойство олова определяет и особенности его распространения в природе. Благодаря этой двойственности олово проявляет литофильные, халькофильные и сидерофильные свойства. Олово по своим свойствам проявляет близость к кварцу, вследствие чего известна тесная связь олова в виде окиси (касситерита) с кислыми гранитоидами (литофильность), часто обогащёнными оловом, вплоть до образования самостоятельных кварц-касситеритовых жил. Щелочной характер поведения олова определяется в образовании довольно разнообразных сульфидных соединений (халькофильность), вплоть до образования самородного олова и различных интерметаллических соединений, известных в ультраосновных породах (сидерофильность).

Формы нахождения

Основная форма нахождения олова в горных породах и минералах — рассеянная (или эндокриптная). Однако олово образует и минеральные формы, и в этом виде часто встречается не только как акцессорий в кислых магматических породах, но и образует промышленные концентрации преимущественно в окисной (касситерит SnO₂) и сульфидной (станнин) формах.

Твёрдая фаза. Минералы

В общем можно выделить следующие формы нахождения олова в природе:

1. Рассеянная форма; конкретная форма нахождения олова в этом виде неизвестна. Здесь можно говорить об изоморфно рассеянной форме нахождения олова вследствие наличия изоморфизма с рядом элементов (Ta, Nb, W — с образованием типично кислородных соединений; V, Cr, Ti, Mn, Sc — с образованием кислородных и сульфидных соединений). Если концентрации олова не превышают некоторых критических значений, то оно изоморфно может замещать названные элементы. Механизмы изоморфизма различны.
2. Минеральная форма: олово установлено в минералах-концентраторах. Как правило, это минералы, в которых присутствует железо Fe +2 : биотиты, гранаты, пироксены, магнетиты, турмалины и так далее. Эта связь обусловлена изоморфизмом, например, по схеме Sn +4 + Fe +2 → 2Fe +3 . В оловоносных скарнах высокие концентрации олова установлены в гранатах (до 5,8 вес. %) (особенно в андрадитах), эпидотах (до 2,84 вес. %) и так далее.

На сульфидных месторождениях олово входит как изоморфный элемент в сфалериты (Силинское месторождение, Россия, Приморье), халькопириты (Дубровское месторождение, Россия, Приморье), пириты. Высокие концентрации олова выявлены в пирротине грейзенов Смирновского месторождения (Россия, Приморье). Считается, что из-за ограниченного изоморфизма происходит распад твёрдых растворов с микровыделениями Cu₂ +1 Fe +2 SnS₄ или тиллита PbSnS₂ и других минералов.

Собственно минеральные формы

Самородные элементы, сплавы и интерметаллические соединения

Хотя концентрации этих минералов в породах очень низки, однако распространены они в широком круге генетических образований. Среди самородных форм вместе с Sn выявлены Fe, Al, Cu, Ti, Cd и так далее, не считая уже известные самородные платиноиды, золото и серебро. Эти же элементы образуют между собой и различные сплавы: (Cu + Sn + Sb), (Pb + Sn + Sb) и другие, а также твёрдые растворы. Среди интерметаллических соединений установлены стистаит SnSb, атакит (Pd,Pt)₃Sn, штумырлит Pt(Sn,Bi), звягинцевит (Pd,Pt)₃(Pb,Sn), таймырит (Pd,Cu,Pt)₃Sn и другие.

Приведённые формы нахождения олова и других элементов встречаются в различных геологических образованиях:

1. Группа интрузивных и эффузивных магматических пород: траппы, пикриты Сибирской платформы, гипербазиты и габброиды Камчатки, кимберлиты Якутии, лампроиты Алдана и так далее; гранитоиды Приморья, Дальнего Востока, Тянь-Шаня.
2. Группа метасоматически и гидротермально изменённых пород: медно-никелевые руды Сибирской платформы, золоторудные объекты Урала, Кавказа, Узбекистана и так далее.
3. Группа современного рудообразования: пелагические осадки Тихого океана, продукты Большого Трещинного Толбачинского извержения, гидротермальная система Узон на Камчатке и прочие.
4. Группа осадочных пород различного происхождения.

Окисные соединения олова

Наиболее известной формой является главный минерал олова — касситерит SnO₂, представляющий собой соединение олова с кислородом. В минерале по данным ядерной гамма-резонансной спектроскопии присутствует Sn +4 .

Касситерит

Касситерит (от греч. kassiteros — олово) — главный рудный минерал для получения олова, химическая формула SnO₂. Теоретически содержит 78,62 % Sn. Образует отдельные выделения, зерна, сплошные массивные агрегаты, в которых зёрна минерала достигают в размере 3—4 мм и даже больше. В чистом виде бесцветные кристаллы, примеси придают минералу самые различные цвета.

• Плотность 6040—7120 кг/м³ (наиболее низкая у светлоокрашенных касситеритов).
• Твёрдость по Моосу 6,5.
• Блеск — матовый, на гранях — алмазный.
• Спайность несовершенная.
• Излом раковистый.

Основные формы выделения касситерита:

• микровключения в других минералах;
• акцессорные выделения минерала в породах и рудах;
• сплошные или вкрапленные руды: игольчатые радиально-лучистые агрегаты (месторождения Приморья), коломорфные и криптокристаллические выделения и скопления (месторождения Приморья); кристаллическая форма — главная форма выделения касситерита.

В России месторождения касситерита имеются на Северо-Востоке, в Приморье, Якутии, Забайкалье; за рубежом — в Малайзии, Таиланде, Индонезии, КНР, Боливии, Нигерии и других странах.

Гидроокисные соединения

Второстепенное место занимают гидроокисные соединения олова, которые можно рассматривать как соли полиоловянных кислот. К ним можно отнести минерал сукулаит Ta₂Sn₂ +2 O; твёрдый раствор олова в магнетите вида Fe₂SnO₄ или Fe₃SnO₃ (Бретштейн Ю. С., 1974; Воронина Л. Б., 1979); «варламовит» — продукт окисления станнина; считается, что он представляет собой смесь аморфных и полуаморфных соединений Sn, метаоловянной кислоты, поликонденсированной фазы и гидрокасситеритовой фазы. Известны также гидратированные продукты окисления — гидромартит 3SnO·H₂O; мушистонит (Cu,Zn,Fe)Sn(OH)₆; гидростаннат меди CuSn(OH)₆ и другие.

Силикаты

Известна многочисленная группа силикатов олова, представленная малаяитом CaSn[SiO₅]; пабститом Ba(Sn, Ti)Si₃O₉, стоказитом Ca₂Sn₂Si₆O₁₈·4H₂O и др. Малаяит образует даже промышленные скопления.

Шпинелиды

Из других окисных соединений известны также шпинелиды, например, минерал нигерит Sn₂Fe₄Al₁₆O₃₂ (Peterson E. U., 1986).

Сульфидные соединения олова

Включает различные соединения олова с серой. Это вторая по промышленному значению группа минеральных форм нахождения олова. Наиболее важным из них является станнин, второй по значению минерал. Кроме этого, отмечаются франкеит Pb₅Sn₃Sb₂S₁₄, герценбергит SnS, берндтит SnS₂, тиллит PbSnS₂ и кестерит Cu₂ZnSnS₄. Выявлены и более сложные сульфидные соединения олова со свинцом, серебром, медью, имеющие в основном минералогическое значение. Тесная связь олова с медью обусловливает частое присутствие на оловорудных месторождениях халькопирита CuFeS₂ с образованием парагенезиса касситерит — халькопирит.

Станнин

Станнин (от лат. stannum — олово), оловянный колчедан, минерал из класса сульфидов с общей формулой вида Cu₂FeSnS₄. Она следует из формулы халькопирита путём замены одного атома Fe на Sn. Содержит 29,58 % Cu, 12,99 % Fe, 27,5 % Sn и 29,8 S, а также примеси Zn, Sb, Cd, Pb и Ag. Широко распространённый минерал в оловорудных месторождениях России. На ряде месторождений России (Приморье, Якутия) и Средней Азии (Таджикистан) он является существенным элементов сульфидных минералов и часто вместе с варламовитом составляет 10—40 % общего олова. Часто образует вкрапленность в сфалерите ZnS, халькопирите. Во многих случаях наблюдаются явления распада станнина с выделением касситерита.

Коллоидная форма

Коллоидные и олово-кремнистые соединения играют значительную роль в геохимии олова, хотя детально она не изучена. Значительное место в геологии элемента играют коломорфные соединения и продукты его кристаллических превращений в скрытокристаллические разности. Коломорфный касситерит рассматривается как форма выражения вязких гелеобразных растворов.

Независимые исследования выявили аномально высокую растворимость SnO₂ в хлор-кремниевых растворах. Максимальная растворимость достигается при отношении SnO₂SiO₂ = 1,5 .

Анализ свойств соединения Sn(OH)₄ и близость их к соединению Si(OH)₄ выявляет способность его к полимеризации с образованием в конечном счёте соединений H₂Sn _k O_{2 k +1}, Sn _k O_{2 k −1}(OH)₂. В обоих случаях возможно замещение группы (ОН) на анионы F и Cl.

Таким образом, полимеризация молекул Sn(OH)₄ и соединение их с молекулами Si(OH)₄ ведёт к образованию геля (коллоида) и появлению цепочек H _m Sn_{2 n} Si _n O _p , причём m ≤ 8 , или H _s [SiO_{2 n} (SnO _m ) _d ] (Некрасов И. Я. и др., 1973).

Имеющиеся данные говорят о том, что коллоидная форма является естественным промежуточным звеном при осаждении олова из гидротермальных растворов.

Формы нахождения олова в жидкой фазе

Наименее изученная часть геохимии олова, хотя в газово-жидких включениях установлены касситериты в виде минералов-узников (Кокорин А. М. и др., 1975). Работ по анализу конкретных оловосодержащих природных растворов нет. В основном вся информация основана на результатах экспериментальных исследований, которые говорят только о вероятных формах нахождения олова в растворах. Существенную роль в разработке методики этих исследований принадлежит академику В. Л. Барсукову.

Вся совокупность экспериментально установленных форм нахождения олова в растворах разбивается на группы:

1. Ионные соединения. Эти соединения и их структура описываются с позиций классических валентных и стереохимических представлений. Выделяются подгруппы:
   1. Простые ионы Sn +2 и Sn +4 в основном обнаружены в магматических расплавах, а также в гидротермальных растворах, обладающих низкими значениями pH. Однако в существующих гидротермальных системах, отражаемых составом газово-жидких включений, такие условия не установлены.
   2. Галогениды — SnF₂, SnF₄ 0 , SnCl₄ 0 . Считается, что роль хлора в переносе и отложении олова и сопутствующих металлов более значительна, чем роль фтора.
   3. Гидроксильные соединения. В щелочных условиях исходными являются соединения H₂SnO₂, H₂SnO₄, H₂SnO₃. Эти формы часто устанавливаются на основе известных минеральных форм. Часть этих форм имеет как искусственное (CaSnO₃, Ca₂SnO₄), так и природное (FeSnO₂, Fe₂SnO₄) происхождение. В кислых средах эти соединения ведут себя как слабые основания типа Sn(OH)₂, Sn(OH)₄. Считается, что одной из форм проявления подобных соединений является варламовит. Согласно экспериментальным данным Sn(OH)₄ отлагается только при Т в слабокислых или нейтральных условиях при pH = 7—9 . Соединения Sn(OH)₄ и Sn(OH)₃ + устойчивы при pH= 7—9, тогда как Sn(OH)₂ +2 и Sn(OH) +2 — при pH . Довольно часто группы (ОН) −1 замещаются на F и Cl, создавая галогенозамещённые модификации гидросоединений олова. В общем виде эти формы представлены соединениями Sn(OH)_{4- k}F _k или Sn(OH)_{4− k}F _k-nCl _n. В целом соединение Sn(OH)₃F устойчиво при Т = +25…+50 °C , а Sn(OH)₂F₂ — при Т = 200 °C .
   4. Сульфидные соединения. По экспериментальным данным в растворе присутствуют соединения SnS₄ −4 или SnS₃ −2 при pH > 9 ; SnS₂O −2 ( pH = 8—9 ) и Sn(SH)₄ ( pH = 6 ). Имеется упоминание о существовании соединения типа Na₂SnS₃, неустойчивого в кислой среде.
2. Комплексные соединения олова изучены при растворении касситерита во фторированных средах. Эти соединения отличаются высокой растворимостью. Этими же свойствами обладают соединения, полученные в хлоридных растворах. В качестве основных форм комплексных соединений, известных из экспериментов, можно назвать Na₂[Sn(OH)₆], Na₂[SnF₆], Na₂[Sn(OH)₂F₄] и пр. Эксперименты показали, что комплекс Sn(OH)₄F₂ −2 будет преобладать при Т = 200 °C .
3. Коллоидные и олово-кремнистые соединения. Об их существовании говорит присутствие на многих месторождениях коломорфных выделений касситерита.

Промышленные типы месторождений олова

Описанные выше геохимические особенности олова находят косвенное отражение в формационной классификации оловорудных месторождений, предложенной Е. А. Радкевич с последующими дополнениями.

А. Формация оловоносных гранитов. Касситерит установлен в акцессорной части гранитов. Б. Формация редкометальных гранитов. Это граниты литионит-амазонит-альбитового типа (апограниты по А. А. Беусу). Касситерит в акцессорной части вместе колумбит-татнатлитом, микролитом и прочими. В. Формация оловоносных пегматитов. Оловянная минерализация характерна для Be-Li-, Be-Ta-, F-Li- типов. Г. Формация полевошпат-кварц-касситеритовая. Выделена Ив. Ф. Григорьевым. Это кварц-полевошпатовые жилы с касситеритом и другими минералами. Д. Формация кварц-касситеритовая. Распространена на северо-востоке России. Это жильные зоны, грейзены с кварцем, мусковитом, вольфрамитом, касситеритом и другим. Е. Формация касситерит-силикатно-сульфидная с турмалиновым и хлоритовым типами. Одна из основных продуктивных формаций Приморья России. Ж. Формация касситерит-сульфидная. Также основная оловопродуктивная формация. В ней выделяют основные типы: 1) штокверковое олово-вольфрамовое оруденение; 2) рудные тела квар-касситерит-арсенопиритового типа; 3) продуктивные кварцевые жилы сульфидно-касситерит-хлоритового типа. З. Формация оловянно-скарновая. И. Формация деревянистого олова (риолитовая формация). К. Формация основных и ультраосновных пород (по И. Я. Некрасову). Л. Формация щелочных пород Украины (по В. С. Металлиди, 1988).

Производство

В процессе производства рудоносная порода (касситерит) подвергается дроблению до размеров частиц в среднем

10 мм , в промышленных мельницах, после чего касситерит за счет своей относительно высокой плотности и массы отделяется от пустой породы вибрационно-гравитационным методом на обогатительных столах. В дополнение применяется флотационный метод обогащения/очистки руды. Таким образом удается повысить содержание олова в руде до 40—70 %. Далее проводят обжиг концентрата в кислороде для удаления примесей серы и мышьяка. Полученный концентрат оловянной руды выплавляется в печах. В процессе выплавки восстанавливается до свободного состояния посредством применения в восстановлении древесного угля, слои которого укладываются поочередно со слоями руды, или алюминием (цинком) в электропечах: SnO₂ + C = Sn + CO₂ . Особо чистое олово полупроводниковой чистоты готовят электрохимическим рафинированием или методом зонной плавки.

Применение

• Олово используется в основном как безопасное, нетоксичное, коррозионностойкое покрытие в чистом виде или в сплавах с другими металлами. Главные промышленные применения олова — в белой жести (лужёное железо) для изготовления тары пищевых продуктов, в припоях для электроники, в домовых трубопроводах, в подшипниковых сплавах и в покрытиях из олова и его сплавов. Важнейший сплав олова — бронза (с медью). Другой известный сплав — пьютер — используется для изготовления посуды. Для этих целей расходуется около 33 % всего добываемого олова. До 60 % производимого олова используется в виде сплавов с медью, медью и цинком, медью и сурьмой (подшипниковый сплав, или баббит), с цинком (упаковочная фольга) и в виде оловянно-свинцовых и оловянно-цинковых припоев. В последнее время возрождается интерес к использованию металла, поскольку он наиболее «экологичен» среди тяжёлых цветных металлов. Используется для создания сверхпроводящих проводов на основе интерметаллического соединения Nb₃Sn.
• Дисульфид олова SnS₂ применяют в составе красок, имитирующих позолоту («поталь»).
• Искусственные радиоактивные ядерные изомеры олова 117m Sn и 119m Sn — источники гамма-излучения, являются мёссбауэровскими изотопами и применяются в гамма-резонансной спектроскопии.
• Интерметаллические соединения олова и циркония обладают высокими температурами плавления (до 2000 °C) и стойкостью к окислению при нагревании на воздухе и имеют ряд областей применения.
• Олово является важнейшим легирующим компонентом при получении конструкционных сплавов титана.
• Двуокись олова — очень эффективный абразивный материал, применяемый при «доводке» поверхности оптического стекла.
• Смесь солей олова — «жёлтая композиция» — ранее использовалась как краситель для шерсти.
• Олово применяется также в химических источниках тока в качестве анодного материала, например: марганцево-оловянный элемент, окисно-ртутно-оловянный элемент. Перспективно использование олова в свинцово-оловянном аккумуляторе; так, например, при равном напряжении, по сравнению со свинцовым аккумулятором свинцово-оловянный аккумулятор обладает в 2,5 раза большей ёмкостью и в 5 раз большей энергоплотностью на единицу объёма, внутреннее сопротивление его значительно ниже.
• Исследуются изолированные двумерные слои олова (станен), созданные по аналогии с графеном.

Физиологическое действие

О роли олова в живых организмах практически ничего не известно. Ежедневное поступление олова с пищей составляет 0,2—3,5 мг , при регулярном потреблении консервированной пищи — до 38 мг . В теле человека содержится примерно (1—2)·10 −4 % олова, наибольшая концентрация наблюдается в кишечнике.

Металлическое олово не токсично, что позволяет применять его в пищевой промышленности. Олово представляет опасность для человека в виде паров, различных аэрозольных частиц и пыли. При воздействии паров или пыли олова может развиться станноз — поражение лёгких. Станнан (оловянистый водород) — сильнейший яд. Также очень токсичны некоторые оловоорганические соединения. Временно допустимая концентрация соединений олова в атмосферном воздухе 0,05 мг/м 3 , ПДК олова в пищевых продуктах 200 мг/кг , в молочных продуктах и соках — 100 мг/кг . Токсическая доза олова для человека — 2 г , интоксикация организма начинается при содержании в организме 250 мг/кг .

Вредные примеси, содержащиеся в олове в обычных условиях хранения и применения, в том числе в расплаве при температуре до 600 °C, не выделяются в воздух в объёмах, превышающих предельно допустимую концентрацию (в частности, определенную по ГОСТ 12.1.005—76. Длительное (в течение 15—20 лет ) воздействие пыли олова оказывает фиброгенное воздействие на лёгкие и может вызвать заболевание работающих пневмокониозом.

💥 Видео
